Замена сальника коленвала: пошаговая инструкция

Глаз

2443

Время чтения: 14 минут
Сохранить статью Сохранить статью:
Сохранить статью:

Замена сальника коленвала производится при пробеге около 100 000 км. Может быть выполнена как самостоятельно, так и силами специалистов сервисного центра. Сама по себе процедура не очень сложная. Имея набор инструментов, строго следуя инструкции, всё можно сделать без ошибки. Однако если вы не уверены в собственных силах, лучше поручить это дело профессионалам.

Ни в коем случае нельзя откладывать ремонтные работы, если была обнаружена течь масла из-под сальника. Это может привести к неблагоприятному исходу для вашего ДВС. О том, как правильно производится замена сальника, вы узнаете из нашего материала.

Назначение сальника коленвала

В случаях, когда автовладелец наблюдает подтеки масла из-под коленчатого вала, это первый признак износа установленного в нем уплотнителя. Течи масла могут прибавить владельцу хлопот, но существует способ устранения этого дефекта – установка новых сальников коленвала.

Постоянная смазка необходима для правильной работы двигателя. Эта задача реализована разработчиками через систему смазки, благодаря которой обеспечивается постоянный поток масла под давлением.

Смазка поступает ко всем узлам и деталям во внутренней части мотора. Масло распрыскивается под давлением, в некоторых случаях происходит смазка самотеком. В основном моторы снабжаются системой, которая обеспечивает смазкой детали и под давлением и самотеком. Ее называют гибридной.

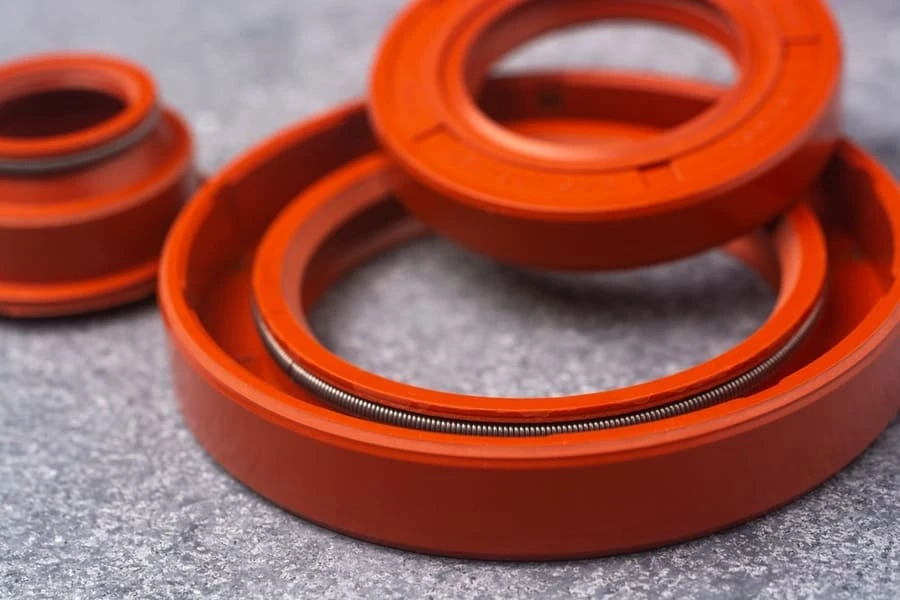

Назначение сальника коленвала Фото: Shutterstock

Основная задача этой системы – как можно больше сократить трение, устранить продукты износа, обеспечить защиту дорогостоящего мотора от повреждений и перегревов. Особого внимания заслуживает коленчатый вал. Он находится снаружи, но часть его заведена в двигатель, а значит необходимо уплотнить посадочное место в двигателе, в котором вращается коленчатый вал.

Таким уплотнителем является сальник коленчатого вала. На двигателе установлено два таких уплотнителя:

  • Передний: находится рядом со шкивом коленвала.
  • Задний: рядом с маховиком.

Место установки сальников коленвала

Эти уплотнители производятся из силикона или фторкаучуковой резины. Такой выбор не случаен, так как эти материалы отличаются устойчивостью к высоким температурам и к воздействию смазочных материалов. Благодаря этому риск повреждения детали от перегрева очень мал.

Не стоит пренебрегать этим фактом, так как на высоких оборотах в силовом агрегате температура поднимается до предельно высоких значений, из-за чего некоторые детали увеличиваются в объеме. Сальник представляет собой кольцо, размер которого соответствует диаметру коленвала двигателя.

Уплотнитель располагается на блоке цилиндров двигателя в месте выхода коленчатого вала наружу. На различных автомобилях и типах двигателей расположение этого места может быть разным. Например, на автомобиле ВАЗ с задним приводом, силовой агрегат расположен продольно и имеет цепной привод ГРМ, а сальник расположен в щитке коленчатого вала за опорным подшипником.

Поперечное расположение двигателя на автомобилях с передним приводом приводит к тому, что такие агрегаты снабжаются ременным приводом ГРМ. Сальник на таких моторах расположен в блоке цилиндров по причине того, что эти ДВС не снабжаются щитами коленвала.

Причины износа сальника коленчатого вала

Замена сальника коленвала, при условии, что он высокого качества, потребуется при пробеге в 100 000 км. Стоит помнить о том, что размеры уплотнителя устанавливаемого спереди и того, который расположен сзади, различны. По этой причине срок службы каждого из них разный.

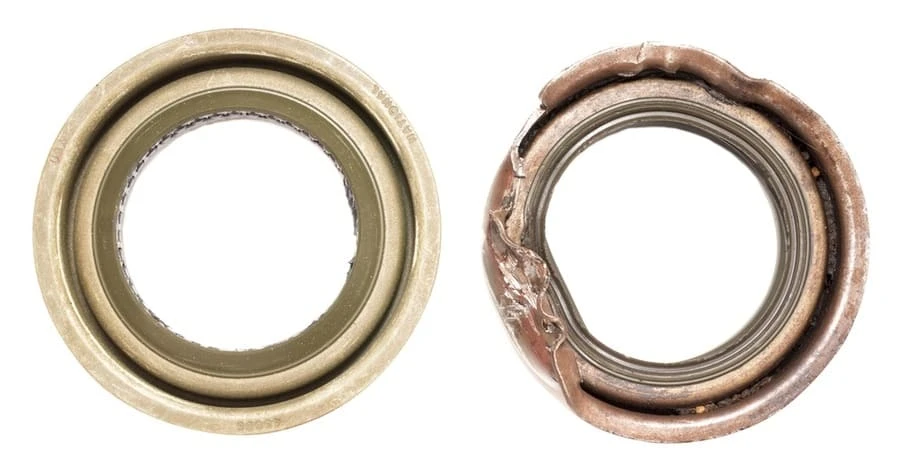

Причины износа сальника коленчатого вала Фото: Shutterstock

Причины, из-за которых приходится менять сальник коленвала:

  • Изношенность деталей по причине продолжительной эксплуатации. Так как соединение сальника с валом очень плотное, то в течение всего периода работы вал подвергается вибрациям, что приводит к тому, что уплотнитель теряет свои свойства. Подобные проблемы можно встретить на автомобилях с задним и передним приводом, с пробегом более 100 000 км.
  • Долгие зимние простои на морозе также могут привести к выходу этого элемента из строя. Мороз способствует высыханию и затвердеванию, что приводит к деформации и плотность прилегания к валу теряется.
  • Недостатки еще с завода. Подтеки масла могут быть причиной некачественного сырья, которое применялось при производстве детали.
  • Подтеки масла можно наблюдать под крышкой или прокладкой, что является причиной неправильной установки сальников. Как вариант, неравномерная установка детали (использование молотка для запрессовки сальника), что приводит к пропуску масла.
  • Недостатки, из-за неправильной работы мотора. В случаях, когда сочатся сразу несколько элементов, то стоит проверить давление картерных газов в двигателе (ведь его избыток может выдавливать прокладки). Место стыка коленчатого вала с сальником начинает пропускать смазку.
  • Недостаточная герметичность масляного фильтра. Износ этого элемента приводит к тому, что смазка взаимодействует с сальником, приводя в негодность последний.

Последствия несвоевременной замены сальника коленвала

Владельцы автомобилей российского производства говорят о том, что замена переднего сальника коленвала может понадобиться раньше принятых сроков, так как он часто не отхаживает и 30 000 км. Он будет пропускать смазку, даже если при мимолетном осмотре не видно никаких проблем.

Недопустимо продолжать эксплуатацию транспорта без замены сальника. Причина в том, что потребление масла сильно увеличится из-за пропуска уплотнителя. Также это опасно загрязнением двигателя и налипанием микрочастиц пыли.

Но хуже всего то, что может престать работать силовой агрегат, если вовремя не заменить сальник. Наличие утечки будет сокращать объем масла, а двигатель продолжит вращаться, что может привести к капитальному ремонту двигателя, а это может сильно ударить по вашему кошельку.

Самым неблагоприятным последствием запоздалой замены уплотнителя может стать обрыв ремня ГРМ. Эта ситуация страшна тем, что при этом загибаются клапана, а ремонт стоит недешево.

Также подтеки масла влияют на работу трансмиссии. Неисправный сальник может послужить причиной поломки электрики авто, в том числе датчиков.

Пошаговая инструкция по замене сальника коленвала на переднем приводе

Последовательность действий при замене задних сальников коленвала следующая: первым делом выполняется замена переднего уплотнителя, расположенного со стороны привода ГРМ. Далее меняется сальник со стороны КПП.

Каким образом происходит замена сальника коленвала? Можно решить эту задачу простым или сложным способом. Первый родился в головах автолюбителей, когда они захотели ускорить процесс ремонта. Второй был разработан мастерами, о нем и пойдет речь ниже.

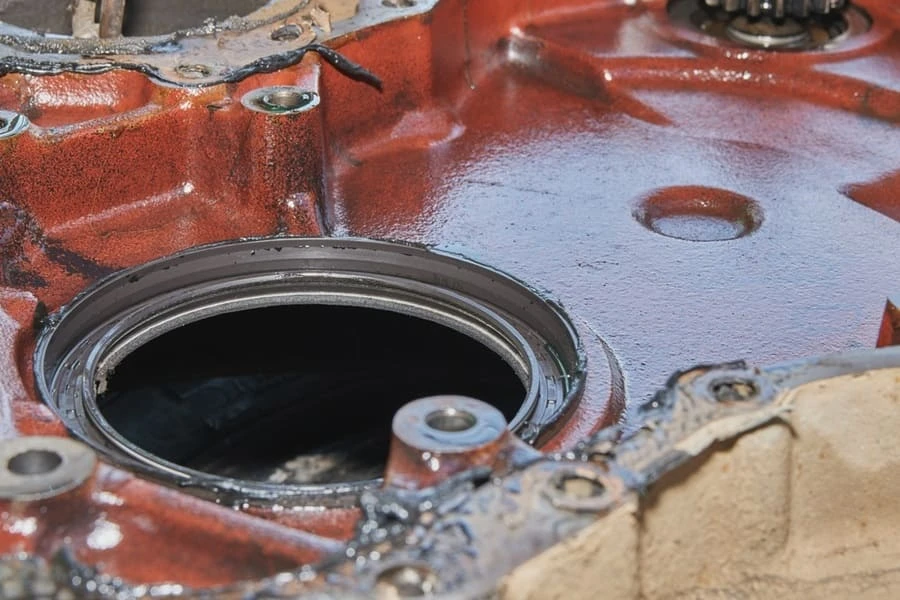

Пошаговая инструкция по замене сальника коленвала на переднем приводе Фото: Shutterstock

Первым делом убедимся, что у нас есть следующий инструмент:

  • Ключи, отвертки.
  • Ключ для регулировки ГРМ-ремня.
  • Графитовая смазка или тосол.
  • Емкость масла для двигателя.
  • Герметик (термостойкий).

Перед началом работ следует снять клемму с аккумуляторной батареи и слить масло.

Дальнейшие действия:

  1. Устанавливаем автомобиль на яму или эстакаду, подкладываем упоры, чтобы автомобиль не укатился. Снимаем лист защиты двигателя, в том числе и кожух ГРМ. Обесточиваем авто и производим слив масла с двигателя.
  2. Откручиваем шесть болтов, на которых крепится защита двигателя с правой стороны.
  3. Убираем натяжение ремня генератора и снимаем его.
  4. Снимаем правое переднее колесо и переключаем КПП в первое положение. Нам понадобится ключ на 19, благодаря которому, стараясь не сорвать, ослабляем болт крепления шкива. Далее выкручиваем его и снимаем шкив коленвала. Следует сказать о том, что шпонку коленвала лучше всего отложить в надежное место, ведь ее утрата приведет к тому, что шкив не сможет правильно работать.
  5. Далее необходимо установить поршень 1-го цилиндра в верхнюю мертвую точку. Для того, что бы видеть его положение, следите за меткой в люке маховика ДВС и меткой на валу ГРМ. Этот процесс необходимо выполнять на приподнятом переднем колесе и включённой 5-й передаче.
  6. Далее следует ослабить крепление натяжного ролика и снять ремень ГРМ.
  7. Для демонтажа нижней крышки картера сцепления необходимо выкрутить болты креплений. Прокладку нужно снять вместе с ней.
  8. Следующим шагом необходимо выкрутить шестнадцать болтов крепления крышки картера двигателя и демонтировать ее. При сборе узла, следите за тем, чтобы была установлена новая прокладка.
  9. Следующим шагом нужно снять маслоприемник от масляного насоса, в том числе и коренной подшипник. Для реализации этого действия потребуется выкрутить болты крепления ключом на 10.
  10. Воспользовавшись парой отверток, снимаем зубчатый шкив с вала, выкручиваем болты крепления маслонасоса. Сальник коленвала снимется вместе с ним. С помощью какого-либо заостренного инструмента можно легко вынуть уплотнитель. Облегчить замену заднего сальника коленвала можно путем смазки его маслом. Чтобы запрессовать уплотнитель, воспользуйтесь оправкой либо использованным сальником.
  11. Производим установку демонтированных элементов в обратной последовательности.

Порядок замены сальника коленвала на заднеприводных авто

ШАГ 1. Первым делом снимаем карданную передачу, с дальнейшим разъединением стартера и рабочего цилиндра сцепления (снимается в сборе совместно со шлангом).

ШАГ 2. Снимаем трос спидометра, провод жабки заднего хода. Далее нужно освободить кулису коробки передач в салоне автомобиля.

За актуальными акциями по Карте рассрочки «Халва», которые помогут выгодно приобрести бытовую технику, можно следить здесь.

ШАГ 3. Выкручиваются болты, соединяющие КПП и двигатель между собой. Далее выполняется демонтаж поперечины (заднее крепление) КПП.

Иногда может понадобиться снять глушитель. Этот ход избавит вас от неудобств во время демонтажа других элементов. Когда замена сальника коленвала выполняется своими руками, лучше всего предусмотреть специальную основу, на которую будет устанавливаться коробка передач (подойдет любая доска, нужно лишь установить ее перпендикулярно яме).

Когда корзина, диск сцепления, маховик и щит окажутся в стороне, можно будет легко подобраться к сальнику. Достать отработанный сальник можно используя саморез, который вкручивается в край и по мере его углубления, деталь постепенно выходит наружу. Для более легкого вхождения в металл следует нанести легкий удар по инструменту. Лучше всего применять для этих целей приспособление, используемое при ремонте квартир для крепления профиля.

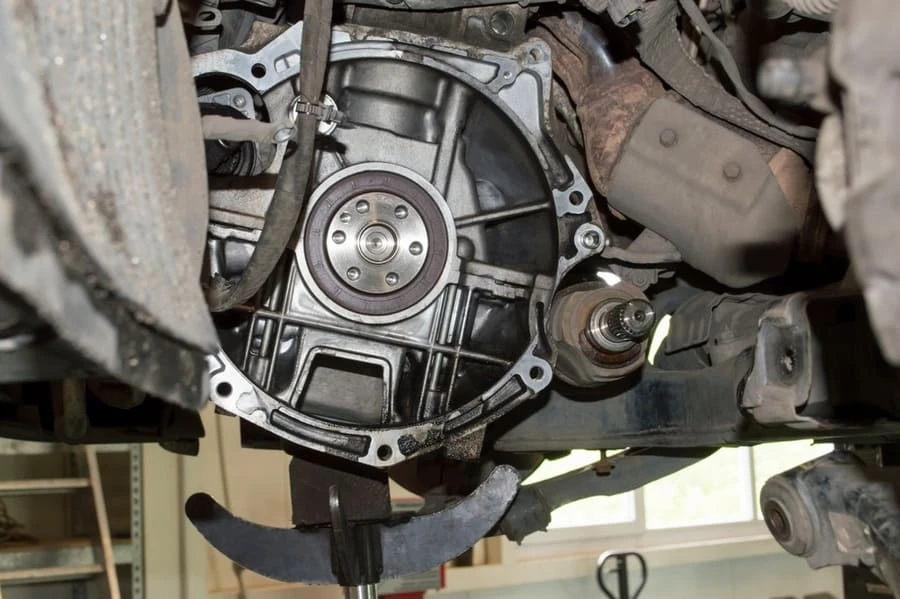

Порядок замены сальника коленвала на заднеприводных авто Фото: Shutterstock

Когда несколько витков зашли внутрь, сальник извлекается с помощью плоскогубцев. Иногда для извлечения детали может потребоваться несколько саморезов.

Быстрый способ замены сальника коленвала

Есть умельцы, которые советуют рискнуть и демонтировать крышку, не разбирая ее. Подобные действия производятся при открытом двигателе. Такой подход позволяет сэкономить время. Взамен старого сальника необходимо установить новую деталь.

Эти работы стоит производить с особой осторожностью, чтобы не повредить блестящую поверхность деревца.

Если есть хотя бы малейшие задиры, сальник быстро приходит в негодность, масло начинает сочиться и деталь снова нуждается в замене.

Вовремя выполненная диагностика сальников в агрегатах авто имеет большое значение. Детали, выполняющие функцию герметизации, не позволяют грязи попадать в двигатель, что увеличивает срок его службы и сохраняет основные детали. Монтаж нового сальника нужно выполнять в верной последовательности, правильно располагая его в посадочном гнезде. Следует уделить внимание тому, чтобы внутренняя часть не прогибалась, что исключит необходимость повторного разбора конструкции.

-->
