Разбираемся в причинах поломки и ремонтируем светодиодную лампу своими руками

Глаз

159

Время чтения: 5 минут
Сохранить статью Сохранить статью:
Сохранить статью:

Несмотря на заявленную долговечность, многие светодиодные лампы имеют свойство перегорать раньше времени. Но это не повод отчаиваться, ведь их можно починить самостоятельно. О том, как это сделать, читайте в статье.

В статье рассказывается:

Светодиодные или LED-лампы последние годы активно занимают рынок светотехники. Во многом это связано с их небольшими энергозатратами и, как заявляют создатели, долговечностью.

Последний пункт вызывает вопросы, так как обычно лампочки сгорают, не успев отслужить заявленный срок. Вряд ли среди читателей этой статьи найдутся люди, у которых светодиоды действительно работали четверть века.

починять работать отремонтировать

В отличие от обычных ламп накаливания LED-светильники хороши тем, что вы можете починить их в домашних условиях, не обладая никакой специализированной подготовкой.

С Халвой сотрудничает более 250 тысяч магазинов-партнеров. В «Леруа Мерлен» вы можете не только найти необходимое осветительное оборудование, но и приобрести все для полноценного ремонта.

Устройство светодиодной лампы

Ремонт — дело ответственное, а потому для начала разберемся с устройством лампы.

Все виды LED-светильников имеют примерно одинаковую начинку. Устройства состоят из монтажной платы, на которую крепятся светодиоды, рассеивателя, цоколя и иногда радиатора. Работает это так: напряжение с контактов патрона подается к цоколю. К нему припаяны провода, с помощью которых ток идет на вход драйвера.

Драйвер выглядит как маленькая коробочка. Он позволяет превращать напряжение сети в ток, без которого светодиод не сможет работать. С драйвера напряжение переходит к плате, на которой закреплены светодиодные элементы.

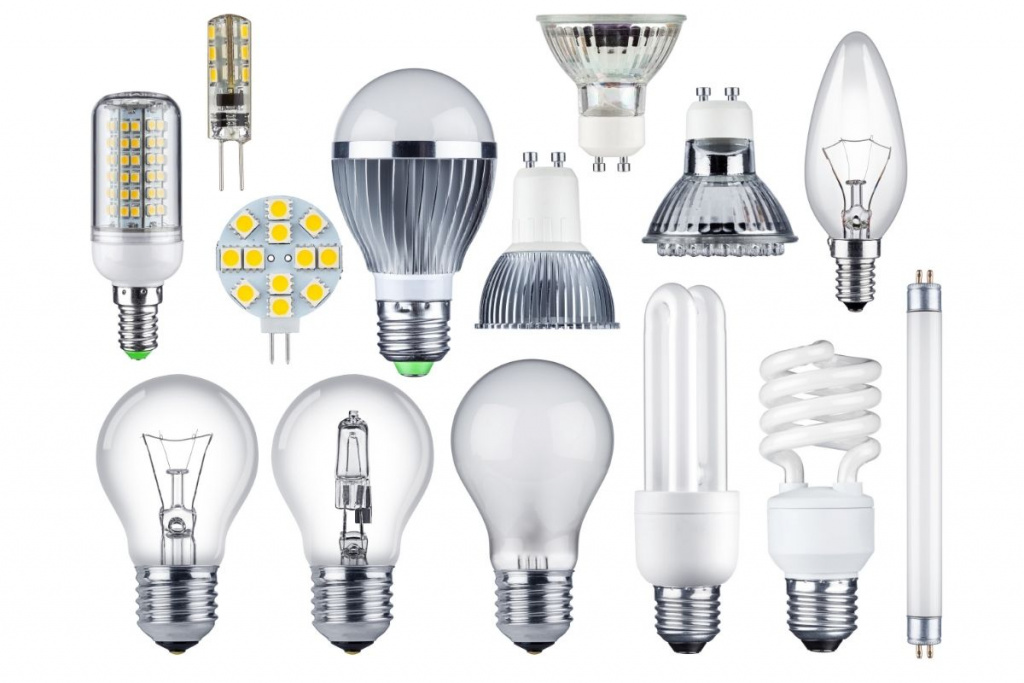

Отличия от других видов ламп

LED-лампочки работают благодаря диодам, которые состоят из маленьких кристаллов. В других лампах используются нити накаливания, газы и различные токсичные вещества.

починять работать отремонтировать

В целом светодиоды работают намного дольше, потребляют меньше энергии, не содержат в себе опасных веществ, но и стоят дороже конкурентов.

В сравнении с обычными лампами накаливания светодиоды обладают более высокой энергоэффективностью. Так, светодиодная лампа с энергопотреблением 10 Вт по уровню освещения равна обычной лампе накаливания на 60 Вт. Таким образом, расход электричества будет в 6 раз меньше при одинаковой продолжительности использования. А служат LED-лампы примерно в 10 раз дольше.

Довольно часто светодиоды сравнивают с люминесцентными лампами. Но они работают по другому принципу — внутри находится трубка, заполненная специальным газом, который начинает светиться при нагревании.

Такие светильники чуть более долговечны, чем лампы накаливания, но срок их службы все равно относительно небольшой.

У этих светильников есть существенные недостатки:

  • содержат в себе ртуть и могут быть опасны;

  • начинают мерцать при перепадах тока, что сильно раздражает глаза;

  • со временем меняют спектр и интенсивность освещения из-за того, что газ утрачивает свои люминесцентные свойства.

Еще есть галогеновые лампы, но это, по сути, обычные лампы накаливания, колбы которых заполнены парами брома или йода. Срок их службы примерно в 4 раза дольше, чем у обычных.

Из недостатков — сильно нагреваются и могут вызвать пожар. Также они очень хрупкие, и трогать их можно только за корпус.

Где купить светодиодную лампу

Найти LED-светильники не составит труда. Купить их можно не только в магазинах, специализирующихся на световом оборудовании, но и в отделах со строительными материалам, хозтоварами и даже в ближайшем сетевом продуктовом магазине.

Возможные причины неисправности

Два главных врага светодиодных ламп — неправильная эксплуатация и перепады напряжения. Если обе эти причины устранить, ваш светильник прослужит намного дольше.

Чаще всего в LED-лампочках повреждается драйвер, на втором месте идут поломки диодов. Не стоит забывать и о банальном заводском браке. Конечно, им намного чаще грешат мелкие производители, но и с крупными лучше быть осторожнее.

Нередки случаи, когда контакты драйвера отходят из-за постоянных ударов и вибраций. А в случае нарушения воздухообмена он может начать перегреваться.

Если сломался конденсатор — лампа просто перестанет гореть, а если резистор — начнется раздражающее мигание.

Также серьезно сократить срок службы вашей лампы может некачественно сделанная электросистема дома.

К счастью, все эти поломки не смертельны, и вы сможете сами починить светодиодную лампу, потратив минимум денег и времени.

Диагностика лампы

Один из важнейших этапов ремонта — диагностика. Для начала вам необходимо установить источник неисправности.

Перед тем как перейти к ремонту, убедитесь, что все ваши инструменты на месте. Вам понадобятся:

  • Мультиметр. С его помощью вы сможете узнать, какие элементы лампочки дают сбой.

  • Паяльник. Основной инструмент устранения неполадок в электрической цепи.

  • Отвертка. Она поможет отсоединить некоторые элементы лампы.

  • Нож. Идеальный инструмент для отделения от платы деталей светильника.

  • Пинцет. Подойдет для отделения светодиодов от платы.

В одном из многочисленных партнеров Халвы, интернет-магазине «Петрович», вы сможете приобрести все необходимые инструменты. А если захотите раскошелится и купить стройматериалы, то для вас будет доступна беспроцентная рассрочка и повышенный кешбек, с помощью которого вы вернете приличную сумму назад.

После подготовки инструментов приступаем к диагностике.

Если светильник при включении не загорается, попробуйте вставить другую лампочку. Если и она не работает, значит, проблема в сети. Чтобы измерить в ней напряжение, воспользуйтесь мультиметром.

На приборе есть три отверстия — СОМ, VΩmA и специальное гнездо для измерения высоких токов. Нам потребуются только первые два. Вставьте красный щуп мультиметра в гнездо VΩmA, черный — в СОМ.

Далее нужно выставить правильный режим измерения и его границы. Для стандартной розетки — это ACV (напряжение переменного тока). Минимальный предел должен составлять 220-230 В, максимальный — 500/750 В.

Затем возьмитесь за изолированные ручки щупов мультиметра и вставьте в гнезда розетки до полного контакта с токопроводящими элементами. Так как ток переменный, расположение щупов не имеет значения.

Важно! Ни в коем случае не хватайтесь за оголенные наконечники щупов во время измерения, иначе вас ударит током.

Если мультиметр показывает значение в диапазоне от 220 до 230 В — все нормально. Если же значения выше или ниже, то это говорит о потерях в сети или перенапряжении.

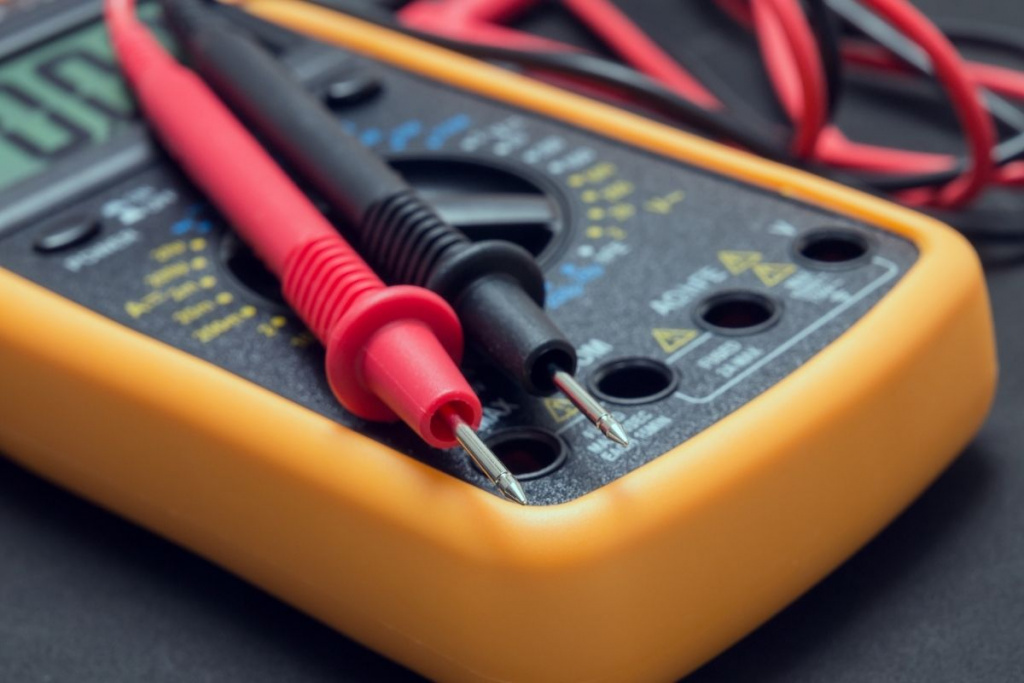

мультиметр напряжение измерение

В ситуации, когда новая лампочка все-таки загорелась, проблему нужно искать где-то внутри сломанной светодиодной лампы.

Проверьте с помощью мультиметра, идет ли ток от патрона к цоколю. Для этого переместите переключатель в режим прозвонки. Его значок напоминает полоски сигнала на мобильном телефоне.

Далее разместите красный щуп у центрального контакта лампочки у самого ее основания, а черный — сбоку, где располагается резьба. Если контакт есть, сразу же прозвучит сигнал, а на дисплее вы увидите число в Омах. Оно может быть от 3 до 200 в зависимости от мощности лампы.

Если все работает исправно, но лампочка все равно не горит, значит, проблема во внутренних элементах. С ними и будем разбираться далее.

Как только вы определились с местом поломки, вам потребуется заменить некоторые детали. Найти их можно в специализированных магазинах светотехники либо на радиорынках.

Как разобрать светодиодную лампу

Разбор лампы — сложный процесс, который необходимо выполнять аккуратно. Детали светильника очень хрупкие, и любое неосторожное движение может навредить им. А с внутренней платой необходимо обращаться с особой осторожностью.

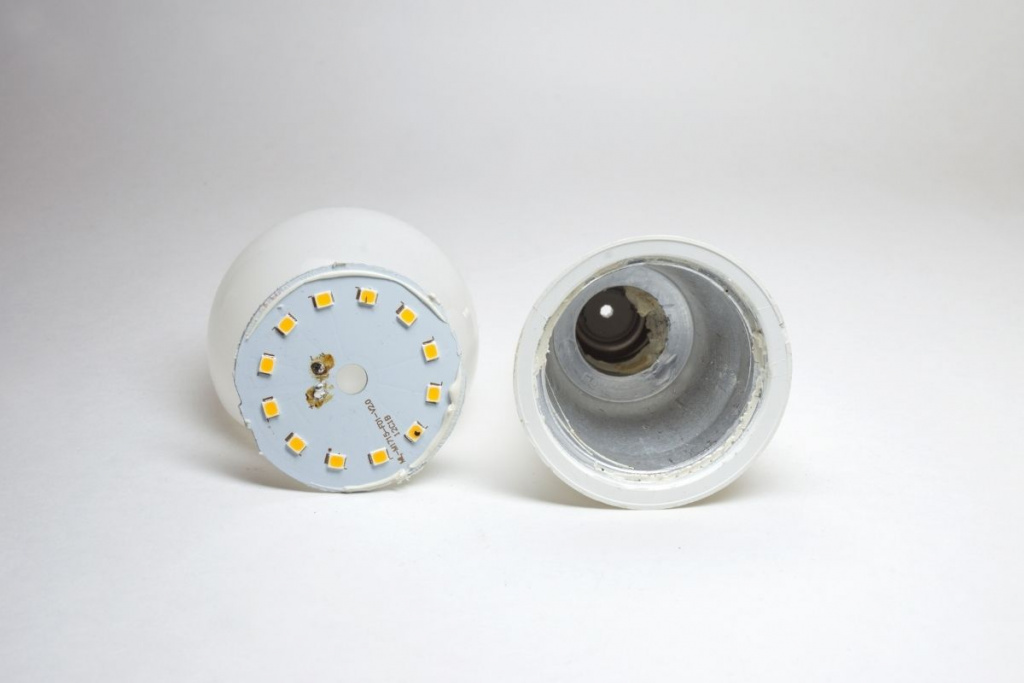

led cветильник

Удобнее всего начать разборку с отсоединения рассеивателя. Вы можете попробовать раскрутить его руками. Тонкий слой герметика, скорее всего, сразу же даст слабину, и разбор пройдет успешно. Но помните, что светильник может сломаться от любого вашего усилия, поэтому старайтесь не прибегать к помощи инструментов там, где это не требуется.

Затем вам предстоит отделить плату со светодиодами от корпуса и радиатора. Для этого открутите все болты и подденьте плату пинцетом. Главное — сделать все аккуратно, чтобы она полностью вышла из пазов.

плата корпус разделять

После этого вам нужно распаять плату и отделить ее от соседних деталей.

Если у вашей лампочки слишком плотный рассеиватель, то вам поможет строительный фен. Разогрейте им корпус лампы, чтобы вытащить рассеиватель.

Как заменить светодиоды

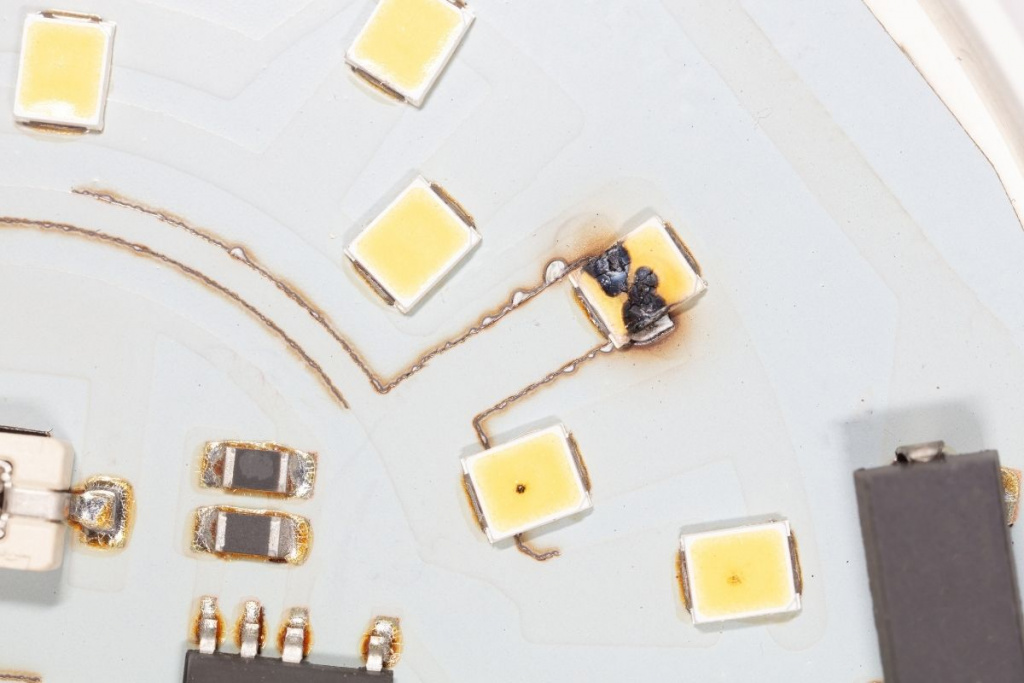

Как правило, обычного осмотра достаточно, чтобы определить, какие светодиоды повреждены — вы сможете увидеть на них характерные черные точки. Но бывают ситуации, когда видимые повреждения отсутствуют.

разборка светодиоды

Для определения поврежденных участков в очередной раз воспользуйтесь мультиметром — он укажет на поврежденный диод. Еще вариант — снимите с платы сомнительные элементы и подключите к 12-вольтовому блоку питания. Если один из диодов не загорелся — это ваш пациент.

Если из строя вышел только один диод, а светильник имеет цепочное соединение, проблему можно решить очень просто. Для этого замкните выходы поврежденного диода — все остальные элементы системы пострадать не должны.

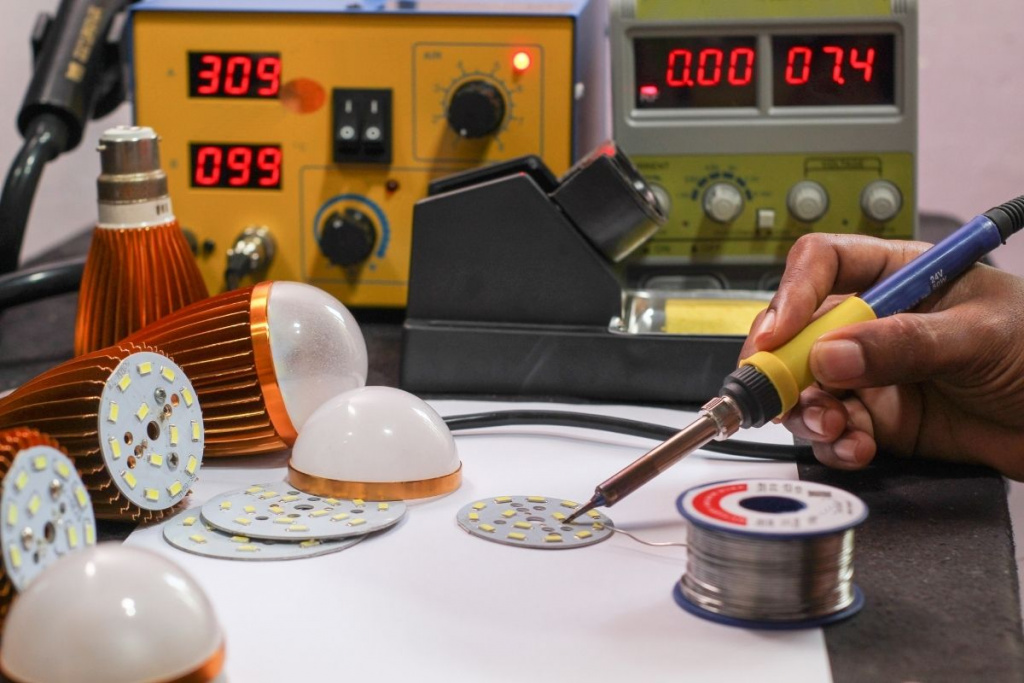

паяльник диод

Если поврежденных диодов больше одного, вам придется все их выпаять, а затем припаять новые. Для этого переверните плату и соедините контактные дорожки с помощью паяльника.

Выбирать светодиоды на замену необходимо в соответствии с их типом и размером, иначе лампа будет работать некорректно. Посмотреть эти данные можно на монтажной плате.

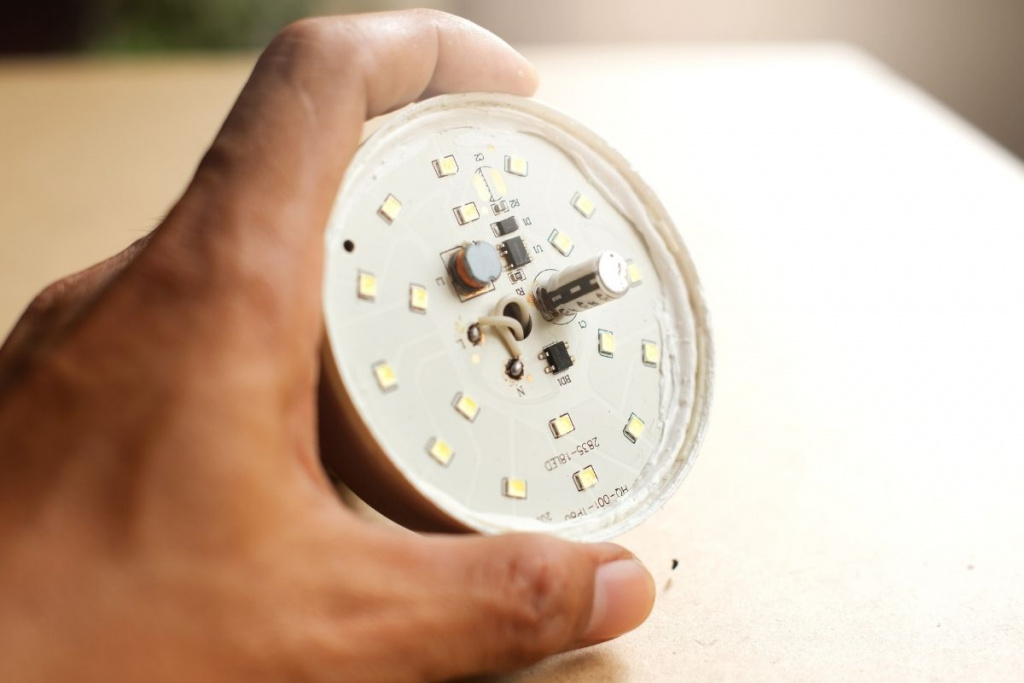

диод

Если у вас вдруг не оказалось под рукой паяльника, то его отлично заменит строительный фен. Чтобы заменить светодиодные элементы, нагрейте феном плату. Через некоторое время пропайка станет мягкой, и вы сможете легко изъять диод пинцетом.

Затем поместите на плату новый диод. Когда все застынет, он прочно зафиксируется на месте. Самое главное — запомните, где какой полюс, чтобы ничего не перепутать.

Как отремонтировать драйвер

Еще одно проблемное место в LED-светильниках — драйвер. Обычно неисправности в нем появляются в результате заводских дефектов либо от перегрева.

В драйвере часто перегорает либо конденсатор, либо резистор. В домашних условиях определить, что именно сломалось, очень непросто, а потому самый лучший вариант — полностью заменить устройство.

Найти новый драйвер можно на ближайшем радиорынке. Для этого нужно посмотреть мощность лампы и купить драйвер, который бы ее обеспечивал.

Чтобы заменить драйвер, необходимо выпаять провода старого драйвера. Затем припаять новые провода исправного драйвера. Главное — запомните, где какой провод был изначально, чтобы ничего не перепутать. Иначе лампочка моментально сгорит. Если все подключено исправно, собирайте лампу и пользуйтесь.

драйверФото: petrovich.ru

LED-светильник — удобный, долговечный и безопасный источник освещения для вашего дома. Единственный его недостаток — относительно высокая цена в сравнении с конкурентами. Но в действительности вы только сэкономите, потому что при правильной эксплуатации светодиодная лампа переживет до десятка своих конкурентов.

-->
