Разводка электрики в квартире: схема и пошаговая инструкция

«Да будет свет!» — сказал электрик. Если планируете самостоятельно проводить электромонтажные работы, то эта статья для вас. Рассказываем, с чего начать и что обязательно нужно учесть.

В статье рассказывается:

Для чего нужна схема электропроводки в квартире

Если вы затеяли ремонт, вы так или иначе коснетесь вопроса электропроводки. Купили ли вы квартиру в новостройке с черновым ремонтом или решили обновить хрущевку – проводка потребует вашего внимания.

В новой квартире вам захочется сделать все по вашей планировке. В домах же старой постройки проводка зачастую уже порядком изношена. Кроме того, в те времена электрическая сеть не была приспособлена для подключения всей той техники, которую мы активно используем сейчас. Посудомоечные и стиральные машины, духовые шкафы, электрические плиты — все это приборы высокого потребления электричества. Для них нужно устанавливать отдельные розетки с заземлением.

Нагрузку дают и многочисленные мелкие бытовые приборы: мультиварки, пылесосы, электрочайники. В совокупности они ощутимо нагружают электросеть, и слабая проводка может не выдержать. Поэтому разводку в старых домах нужно обязательно менять либо модернизировать — это вопрос безопасности жильцов всего дома

В целях экономии каждый хозяин пытается справиться своими силами, забывая, что между заменой лампочки и монтажом проводки лежит огромная пропасть знаний, умений и осторожности. Схема электропроводки в квартире — это тонкая и кропотливая работа, которую мы рекомендуем доверить профессионалам. Но если желание обучиться этому делу велико, мы расскажем, с чего начать и на что обратить внимание.

В домах типовой застройки схема проводки в квартире стандартная. В постройках по индивидуальным проектам схема уникальная, составленная только для этого дома, квартиры или дачи.

План составляют в подробных деталях, с условными обозначениями абсолютно всех элементов снабжения электричеством. В нем отражены расположение проводки, выключателей и розеток, установленные распределительные короба, электросчетчики и прочее. Схема электропроводки квартиры намного упрощает жизнь: при ремонте и монтажных работах не нужно будет гадать, где проходит кабель и что питает этот выключатель. Но это не все.

• Вы экономите. Схема поможет заранее узнать, какие комплектующие понадобятся для монтажа электросети, подготовить список и закупиться по нему, изучая специальные предложения в магазинах. Не нужно бежать каждый раз в строймаркет, если обнаружатся недокупленные материалы.

• Вы оптимизируете электросеть. Тщательно составленная схема демонстрирует места электропроводки, которые могут перегреться от высокой нагрузки. Видя эти узлы, вы оптимально распределите мощности, тем самым усилив пожарную безопасность.

• Вы ничего не упускаете из виду. Подготовленная схема позволит составить четкий план действий, разделив монтажные работы по дням или этапам. Держа перед глазами план, вы не забудете ни об одной детали.

Квартирный вопрос включает в себя периодические ремонты, которые невозможно проводить без схемы электропроводки. Помните, что работа с электричеством тесно связана с опасностью для жизни!  В вопросах проводки вам поможет профессиональный электрик, если вы не уверены в своих силах.

Техника безопасности при проведении электромонтажных работ

Любой начинающий электрик должен помнить о правилах техники безопасности, которые спасут квартиру или дом от пожара, возникающего из-за неисправной проводки.

Внимательно изучите строительные нормы и правила (СНиП). Они обязывают в частном доме проводить электропроводку индивидуально для каждой комнаты. Это повышает безопасность: в случае необходимости нужно обесточивать не все строение, а лишь его часть. Такие же рекомендации дают и для современных квартир.

С огромной ответственностью подходите к выбору материалов: от них напрямую зависит безопасность жильцов квартиры. Тщательно изучайте характеристики. Например, для жилых домов по нормам разрешено применять кабель из алюминия определенного сечения. При монтаже разводки ни в коем случае не используйте части из разных материалов: медь и алюминий в месте соединения из-за сопротивления могут воспламениться.

Заранее подберите место для установки распределительного щитка. Оно должно быть вблизи от входа и защищено от неблагоприятных погодных условий. Во время составления схемы позаботьтесь об устройстве защитного отключения (УЗО) и заземлении.

В квартире старой застройки абсолютно все электромонтажные работы должны проводиться при полном обесточивании.

Перед началом работ по разводке обязательно проверьте наличие напряжения на проводящих поверхностях и на проводах во избежание травм.

Штробите стену на совесть: канавки для кабеля глубиной менее 2-3 см очень сложно заделать штукатуркой и тем более выровнять из-за близости проводов.

Делайте разводку только с учетом нормативов: кабель запрещено прокладывать по диагонали или хаотично.

Размещайте распределительные короба ближе к потолку – подальше от детей или животных и для удобства электрика.

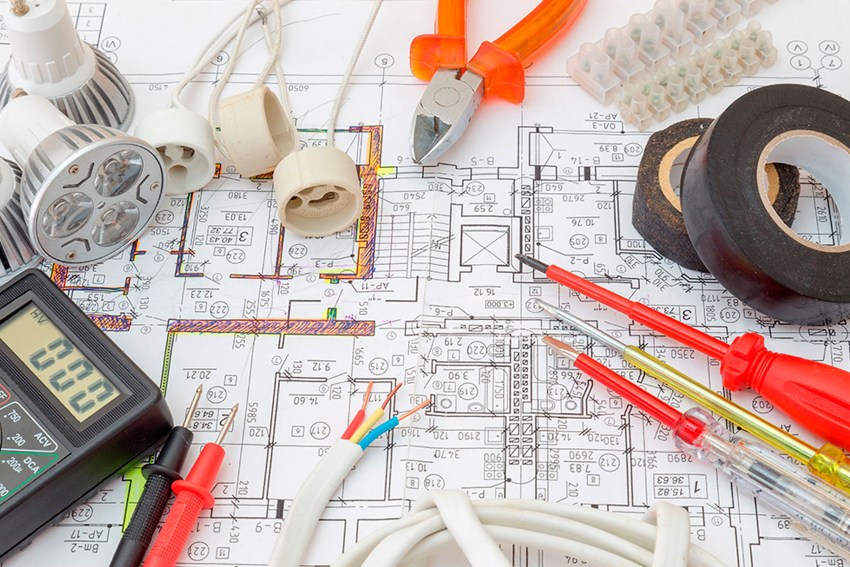

Какой инструмент понадобится и для каких именно работ

Перед тем как начать монтировать разводку, купите все необходимые материалы. Внимательно изучите предложения от строймаркетов и выберите качественные и надежные расходники по оптимальной цене.

Помимо материалов вам потребуются инструменты. Но есть вероятность, что вы воспользуетесь прибором единожды, потратив крупную сумму. Выгоднее будет взять инструменты в аренду или попросить у друзей.

Вам понадобятся:

С чего начать разводку электрики в квартире

Разводку за несколько дней сделает профессиональный электрик, но справиться с этим можно и самостоятельно, причем в одиночку. Главное — придерживаться правил безопасности и соблюдать технику монтажа. Важно: прежде чем приступить к работам, внимательно изучите вопрос, чтобы вникнуть во все тонкости.

Если происходит замена старой проводки, то начинайте работу с выявления кабелей при помощи датчика. После их можно убрать и проложить новые линии.

Новая квартира даже с предчистовым ремонтом, как правило, уже подключена к электросети: каждая комната оснащена розетками и выключателями. Если ее нет, начинайте разводку с нанесения специальных разметок под каналы и провода. В этом поможет составленная заранее схема. Важно: перед этим определите количество розеток и выключателей в каждой комнате.

Обозначьте точки, где будут установлены осветительные приборы, розетки, щиток, короба распределения и выключатели.

После того как разметка нанесена, начинается монтаж разводки и самая грязная часть работ — штробление и сверление стен для подрозетников и выключателей. Ни в коем случае не пользуйтесь обычным бытовым пылесосом для удаления монтажной пыли: микрочастицы забивают двигатель, и прибор перестает работать.

Создание схем разводки

Если в будущем нужно будет вести переговоры с компанией-поставщиком электричества, самостоятельно составленные чертежи не примут. Такие проекты включают в себя предписания и требования для сечения проводов, расчеты предполагаемой мощности, требования по заземлению, разводку, смету на работы и многое другое. Полноценный проект по составлению схемы разводки внутри квартиры могут сделать только лицензированные организации.

Если же это не требуется, для самостоятельного составления схемы разводки подойдут удобные графические редакторы. Они помогут «нарисовать» план квартиры и расставить все обозначения.

• Autocad — есть русский язык и бесплатная версия, простая в использовании программа.

• Visio — идеальная программа для составления чертежей, бесплатная версия содержит крайне скудный функционал.

• Eagle — есть возможность составлять схемы вручную или автоматически, воспользовавшись шаблоном.

• «Эльф» — позволяет составить схемы для квартиры, загородного дома или дачи.

Создать схему разводки можно и вручную, нанеся на бумагу план квартиры, линии проводов и места для установки розеток, выключателей, распределительных коробок и щитка.

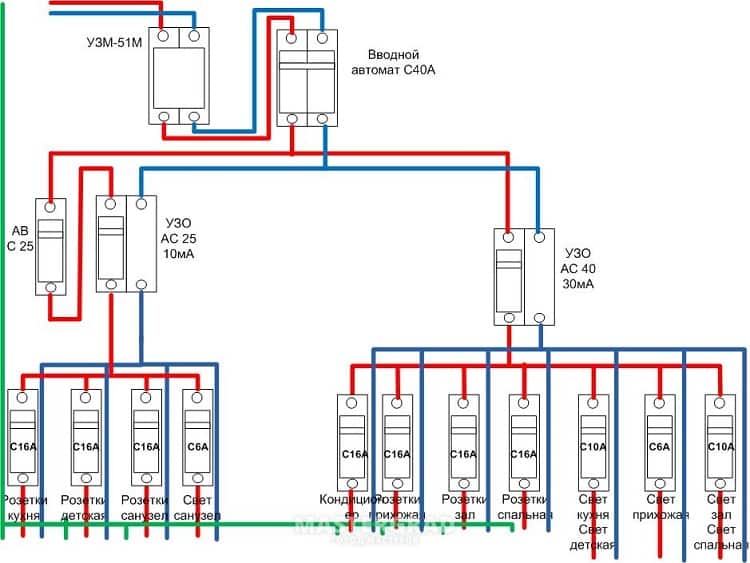

Электрическая

Эта схема показывает алгоритм и логику работы всей электрической цепи. Указываются в обязательном порядке все составные части проводки (счетчик, устройство защитного отключения и другие).

Монтажная

Схема создается в виде чертежа, благодаря которому монтируется вся система энергоснабжения квартиры. План показывает все составные части системы и указывает все соединения и сопряжения отдельных элементов. Создается на основе электрической схемы и во многом ее копирует.

Объединенная

Схема соединяет несколько видов чертежей, благодаря которым на одном плане наглядно и доступно показаны все ступени и этапы электрической цепи, разбитые по специфическим параметрам. Обычно такие крупные схемы необходимы для разводки в больших загородных домах. В обычной квартире ими не пользуются из-за ненадобности (в квартирах не так много параллельных сетей и проводка не настолько масштабная).

Благодаря объединенной схеме электрик быстрее понимает, как проложить проводку между начальной и конечной точками, если расстояние внушительное.

Функциональная

Пожалуй, самая подробная схема, понять которую сможет даже электрик-самоучка. На чертеже в деталях изображают всю сеть, подключенное оборудование и его состав. Функциональная схема дополнительно включает в себя поясняющие записки и стрелки-указатели, что значительно упрощает ее чтение и работу с ней.

Чертеж показывает, какие манипуляции необходимо провести, чтобы начать настройку и подключение всей электрической сети в квартире.

Фото: asutpp.ru

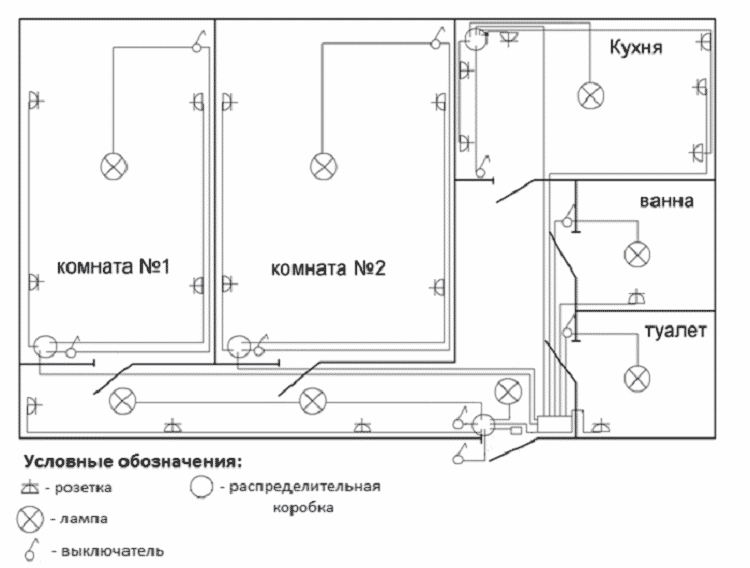

Создание плана

Для создания плана нужно вспомнить школьные уроки черчения. Пригодится лист бумаги, линейка и ручки разных цветов (для того чтобы впоследствии самому не запутаться).

Нарисуйте общий план квартиры с указанием комнат, дверей и окон. Дальше от вас потребуется понимание того, сколько розеток и выключателей нужно установить и в каких местах. Каждый элемент плана обозначьте новым цветом.

Розетки располагаются на расстоянии от 20 см от окон и дверей, подальше от батарей центрального отопления и газовых труб. Помните, что розеток не бывает мало: учитывайте это при составлении плана и размещайте их по одной на 6 м2 квартиры. Не забывайте о мебели — она может загородить розетки, и те станут неудобными для эксплуатации, очутившись в «мертвой» зоне.

Стандартная комната подразумевает наличие одной большой люстры в середине потолка. Учтите это при составлении плана, добавив бра и светильники в дополнительных местах. К ним придется подводить проводку и врезать дополнительные выключатели.

Количество выключателей зависит от числа осветительных приборов. Удобно, когда они расположены на расстоянии опущенной руки от пола и со стороны дверных ручек. Так открытая дверь не будет загораживать доступ к выключателям.

Разводка прокладывается только в горизонтальном или вертикальном положении, никакого хаоса! Укажите пути разводки в плане и не забывайте, что они должны проходить на расстоянии от 20 см от дверей и перекрытий.

Обязательно укажите расположение распределительных коробок. Помните: не более одной на комнату (коридор тоже считается). В них соединяются все провода разводки, и это немаловажная деталь плана.

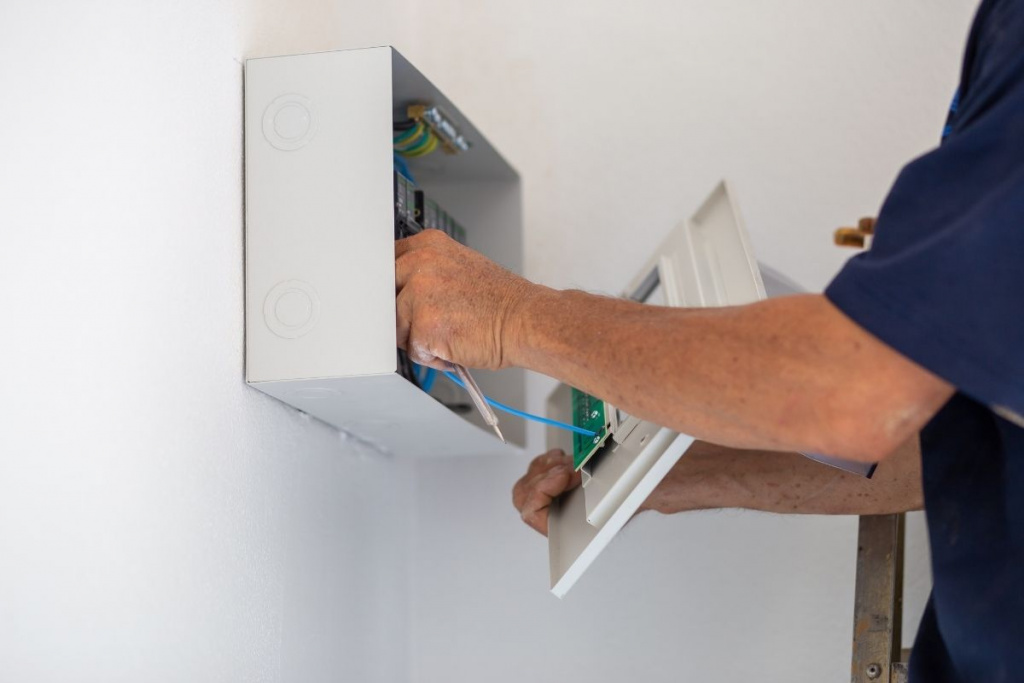

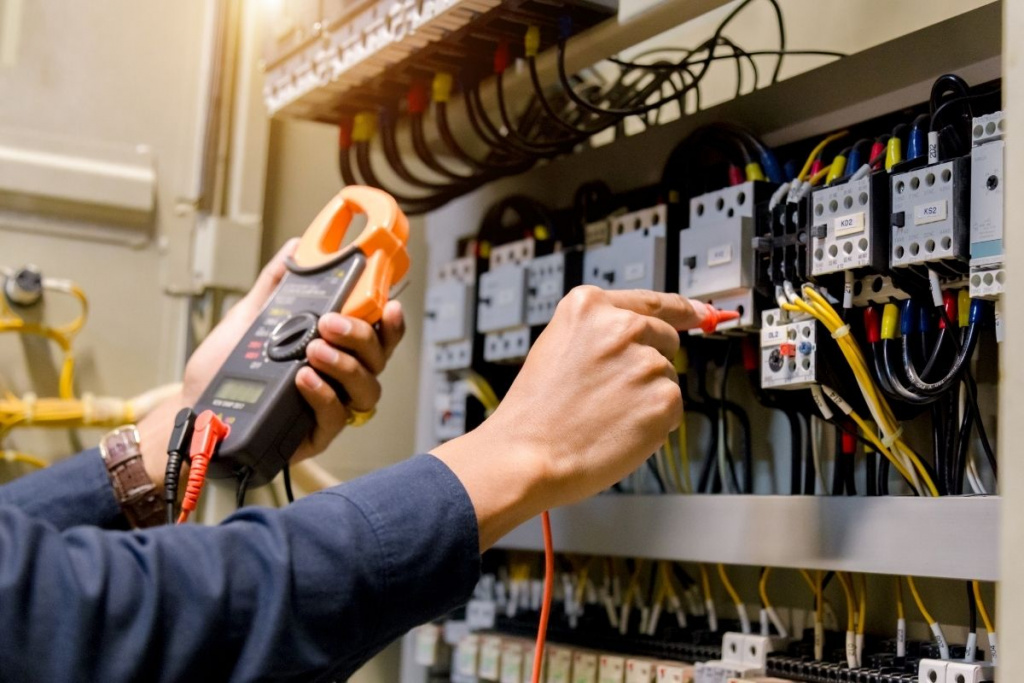

Выбор места для щитка

Обычная квартира в новостройке оснащена двумя щитками. Один находится в общем коридоре, второй непосредственно внутри. Второй при желании можно перенести, полностью вмонтировать в стену или укрыть декоративными панелями.

Законы и нормы не регламентируют расположение силового шкафа, но предписывают размещать его на расстоянии от 1 метра от водопроводных и газовых труб, канализационных стояков, труб центрального отопления и газовых счетчиков.

Если квартира большая и позволяет организовать собственное подсобное помещение, установите щиток там и сведите все коммуникации в одно место. Как правило, управляющие организации не предъявляют претензий по этому поводу. Но все же перед выбором места расположения щитка внимательно изучите СНиП.

Как выбрать и разместить провода, розетки, выключатели

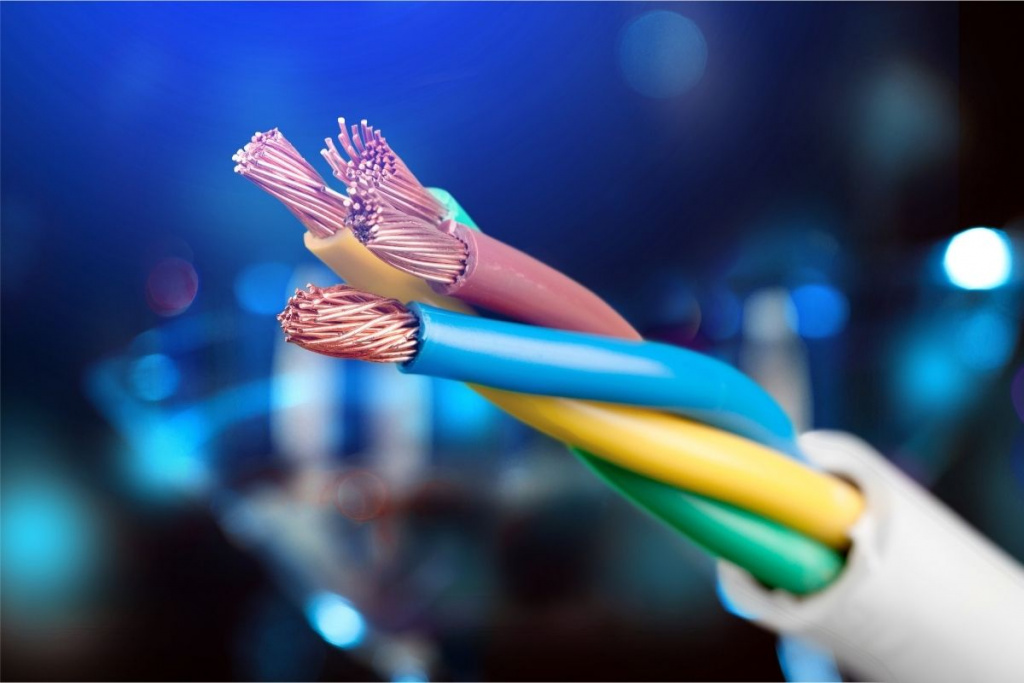

Выбрать провода намного сложнее: они различаются по силе сопротивления, сечению и материалу. Поэтому без специальных знаний здесь не обойтись.

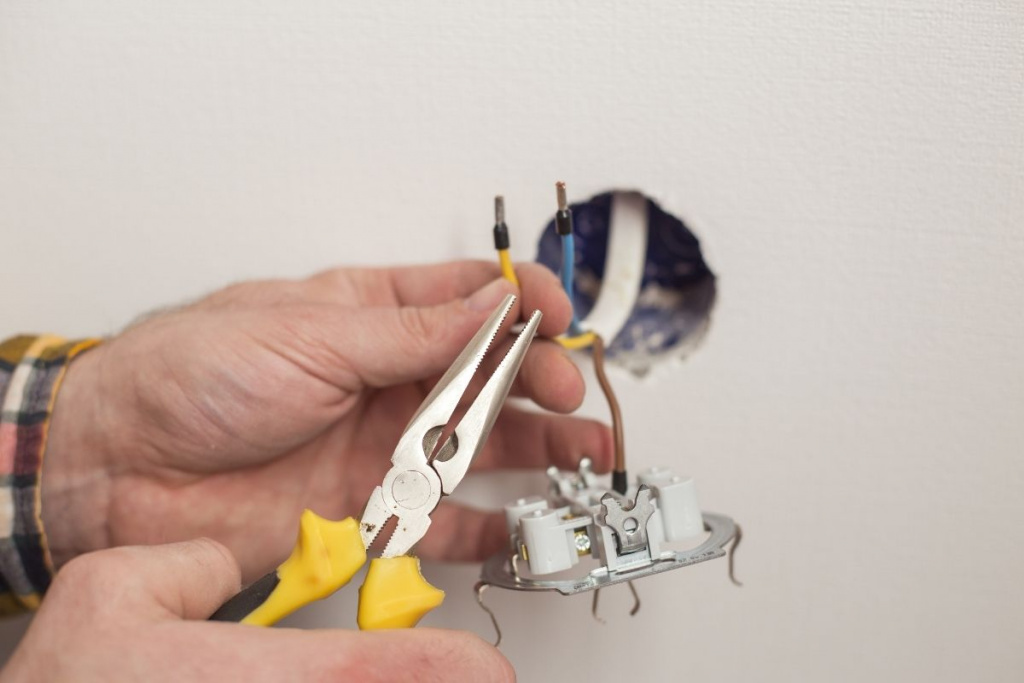

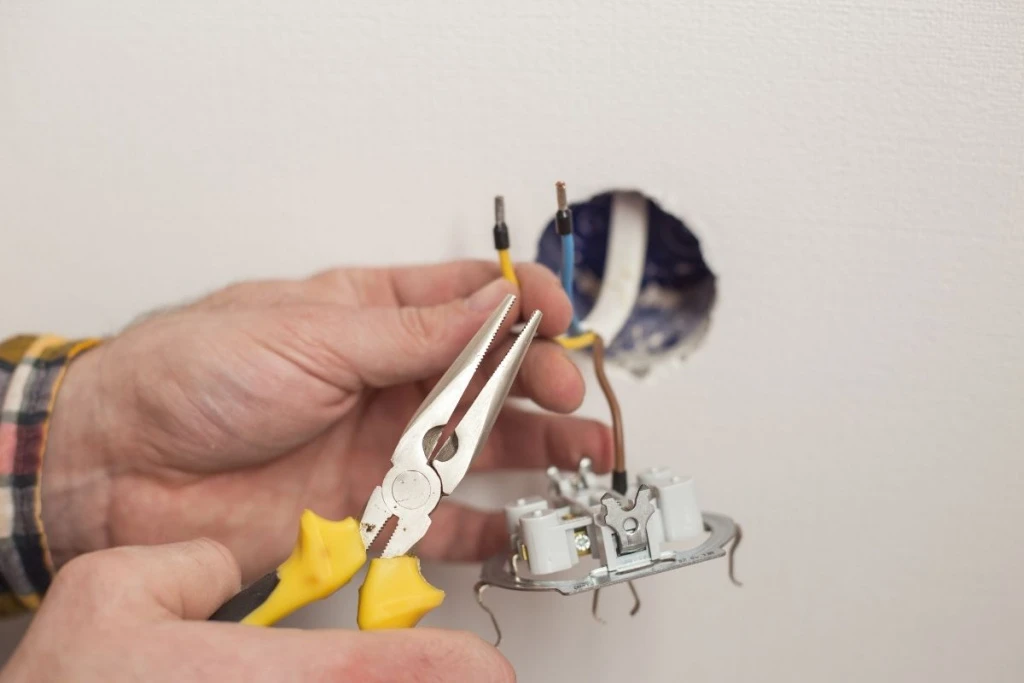

Что касается выключателей и розеток, то здесь ориентироваться нужно исключительно на свой вкус. На рынке представлено великое множество этих расходников в различном ценовом сегменте.

Существует два типа розеток и выключателей: наружного и внутреннего крепления. Первые крепятся прямо на стену, вторые монтируются в нее.

Для подсобных помещений, гаража или подвала подойдет открытая проводка и наружные выключатели. На монтаж такой разводки уйдет совсем немного времени, ведь все кабели спускаются по стене и закрываются пластиковым желобом, а не монтируются в нее.

Если подразумевается скрытая проводка, то можно попробовать сэкономить время и пойти простым путем. При помощи тестера напряжения найдите старые провода в стене, вскройте каналы, в которые они уложены, уберите их и уложите новые. Вам не нужно будет штробить стены и тратить на это пару выходных.

Если в квартире нет разводки или нужно прокладывать дополнительную проводку для новых розеток, выключателей или светильников, не обойтись без грязной и довольно тяжелой работы. Необходимо проштробить новые каналы для проводов (если планируете закладывать в них не один кабель, а несколько, их ширину нужно увеличить).

Выбирая распределительные коробки, обращайте внимание на корпусы, сделанные из невоспламеняющихся материалов.

Итак, сделаем выводы:

• Тянуть электропроводку — дело хитрое и трудоемкое.

• Перед началом работ изучите специализированную литературу.

• Не покупайте лишние материалы и инструменты, которые потом не пригодятся.

• Соблюдайте технику безопасности.

• Проводите монтажные работы только по техническим регламентам, чтобы обезопасить себя и своих близких.

• В любой непонятной ситуации вызывайте специалиста.

• Золотое правило никто не отменял: семь раз отмерь — один раз отрежь.

Старайтесь жить более экологично: устанавливайте лампы с датчиком движения или выключатели на входе и выходе из помещения. Это поможет не только не тратить лишнее электричество и не переплачивать, но и сохранить природу.

И пусть всегда будет светло!
