Как выбрать автоматический выключатель

Сохранить статью:


Автовыключатель — важный элемент электрической сети, который защищает ее от перегрузок и обесточивает при коротких замыканиях. В статье расскажем, как правильно его выбрать и на что обратить внимание при покупке.

В статье рассказывается:

Сложно представить электрический щиток в доме или квартире без этого устройства. Разберемся подробнее, что это такое.

автоматический выключатель защита



Что такое автоматический выключатель

Это маленькая пластмассовая коробка, в которой есть зажимы для присоединения контактов, тумблер, несколько видов расцепителей и дугогасительная камера. Устройство обесточивает квартиру или дом, если напряжение в сети чрезмерно вырастает. Главная его задача — защитить проводку от перегрева, чтобы не случился пожар.

Типы выключателей

Чтобы защитить стандартную сеть (220 В), используют однополюсные и двухполюсные автоматы. К первым подключается только фазный проводник, ко вторым — фаза и нуль. Фаза — это провод, по которому ток идет к прибору. По нулю он возвращается обратно в сеть.

Однополюсные автоматы ставят на сети, которые не требуют больших энергозатрат. Например на те, к которым подключены осветительные приборы и бытовая техника.

К сетям 380 В подключают духовки, варочные панели и другое оборудование. Для их защиты используют трех- и четырехполюсные выключатели.

Для ванных комнат или мощной техники (посудомоечные машины, бойлеры, кондиционеры) лучше поставить двухполюсный автомат. Если этого не сделать, в случае короткого замыкания выключатель обесточит фазу, но нуль так и останется с опасным напряжением.

Виды автоматических выключателей

На выключателе есть буквы, которыми обозначают предел тока мгновенного срабатывания. Самые распространенные модели относятся к категориям B, C, D. Намного реже встречаются автоматы классов A, K, Z.

Эти категории указывают, во сколько раз напряжение в сети должно превысить  номинальное значение автомата, чтобы он мгновенно обесточил сеть.

Категории и значения превышения номинального тока:

  • B — 3–5 раз. Подходит для домов со слабонагруженными сетями, где нет, например, кондиционеров или водонагревателей.

  • С — 5–10 раз. Самый распространенный вариант, который устанавливают в большинстве новых квартир.

  • D — 10–20 раз. Эти устройства обычно устанавливают на предприятиях с техникой, имеющей высокие пусковые токи. Они относятся к классу профессионального оборудования.

В «Петровиче» и других партнерах Халвы вы найдете автоматические выключатели и другую электротехнику. Оплачивайте покупки картой «Халва», чтобы получить повышенный кешбэк или беспроцентную рассрочку.






Как работает выключатель

Например, если у вас автомат класса C с номиналом 16 А, при увеличении СТ до 80–160 А устройство моментально отключит подачу электричества. Автомат категории B сделает то же самое при значениях 48–80 А.

При небольших превышениях силы тока (СТ), например, 17-18 А, выключатель может не сработать или обесточит квартиру не сразу. Чем сильнее нагревается проводка, тем быстрее автомат прекратит подачу электричества. Обычно это занимает от двух минут до нескольких часов.

выключатели автоматические проверка



Пытливый читатель спросит: «Почему автоматы не отключают сеть сразу? Зачем ждать какое-то время?». Отвечаем.

В сети постоянно образуются кратковременные токи. Например, если вы решите вскипятить воду в чайнике или постирать белье в машине, на долю секунды СТ увеличится в два-три раза.

Чтобы не обесточивать квартиру каждый раз, когда вы включаете какой-нибудь прибор, автомат учитывает даже самые незначительные изменения и активируется только, если СТ долго не уменьшается.

Важно не путать автоматические выключатели с устройствами защитного отключения (УЗО). От удара током при неосторожном обращении с проводкой автомат вас не спасет, а вот УЗО — да.

Напоминаем, что работать с электричеством — опасно. Это должны делать только профессионалы. Лучше вызвать знакомого электрика, чем пытаться заменить розетку самостоятельно.

В квартиры с хорошей проводкой покупают автоматы класса С. Если у вас частный дом с подстанцией — такой выключатель тоже подойдет.

В магазине-партнере «Петрович» можно подобрать автоматические выключатели под любые потребности. Например, IEK ВА 47-29 типа С с номиналом 16 А идеально подойдет для большинства квартир. Если у вас слабонагруженная сеть, советуем приобрести аналогичную модель на 10 А.

Цена IEK ВА 47-29 на 16 А — 135 рублей. Оплачивая Халвой, вы получите доступ к повышенному кешбэку, беспроцентной рассрочке и доходу на остаток средств.

Не советуем ставить автоматы D для домашних сетей, к которым подключены обычные бытовые приборы, — это небезопасно. Такие выключатели рассчитаны на производства с большой электрической нагрузкой, и в квартире не будут улавливать скачки напряжения, а иногда и вовсе могут пропустить небольшие короткие замыкания.

Категория B не подходит для сетей с большой нагрузкой, потому что устройство, наоборот, будет срабатывать при каждом скачке напряжения, и его придется часто менять.

Зачем менять автомат

Если в квартире регулярно срабатывает автоматический выключатель, его пора менять. Скорее всего, он износился и больше не пригоден, даже если в паспорте написано, что срок годности еще не вышел.

Почему важно заменить устаревший агрегат?

Из-за продолжительной работы у устройства снижается номинальная сила тока. Например, раньше оно срабатывало при значениях выше 16 А, а спустя какое-то время — после 10 А. Когда верхняя токовая планка выключателя становится меньше, он может дать сбой при высоких перегрузках, и в квартире случится пожар.

Как выбрать автоматический выключатель

При выборе выключателя учитывайте тип проводки, сечение кабелей и их пропускную способность.

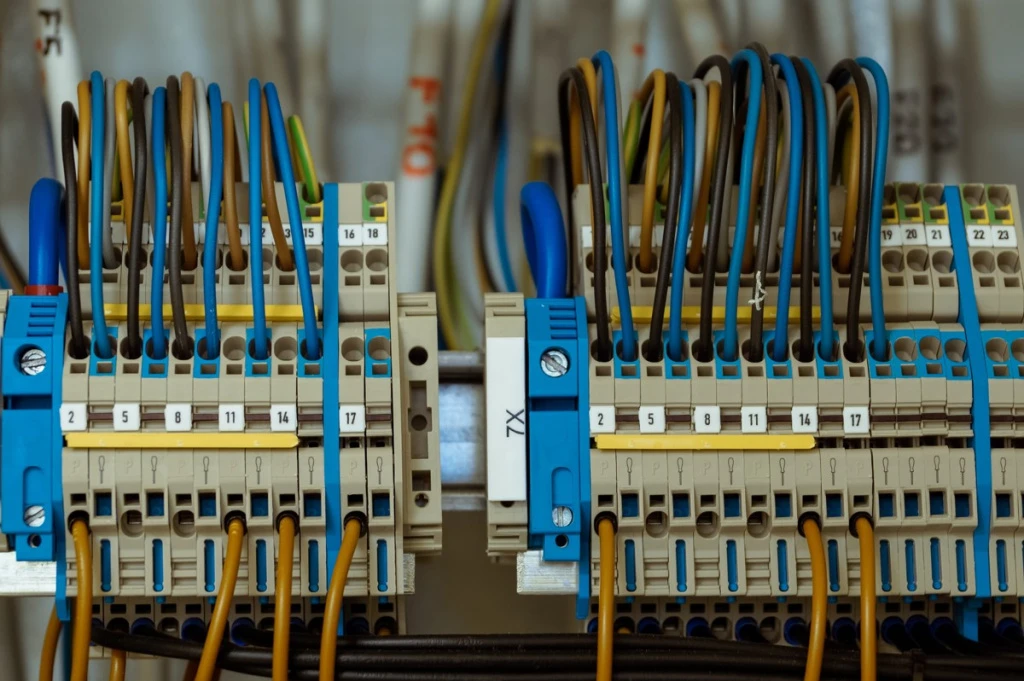

электричество проводка оборудованиеИсточник: piqsels.com



В старых домах обычно используется алюминиевая проводка, в новых — медная. Первая хуже справляется со скачками напряжения, поэтому мастера советуют ее поменять.

Пригласите специалиста для всех необходимых работ или проведите отдельную линию от щитка к самым энергозатратным приборам (например, водонагревателю или кондиционеру), установив для них отдельный автомат.

От сечения зависит, какой силы ток кабель безопасно пропустит через себя. Чтобы не запутаться в выборе, изучите значения в таблице ниже.

Сечение кабеля в мм. Максимальный ток при прокладке в воздухе (на земле) Номинал автоматического выключателя

3×1,5

19 (27)

10 А

3×2,5

25 (38)

16 А

3×4

35 (49)

25 А

3×6

42 (60)

32 А

3×10

55 (90)

50 А

4×1,5

19 (27)

10 А

4×2,5

25 (38)

16 А

4×4

37 (48)

25 А

В современных квартирах лучше использовать обычный выключатель класса С номиналом 16 А. Либо один входной выключатель категории С и по одному для каждой комнаты. Для старых домов подойдет класс B такого же номинала.

Как выбрать автомат по нагрузке на сеть

Если у вас хорошая проводка и она заложена с запасом, можете сэкономить и установить выключатель по общей нагрузке сети квартиры. Для этого посчитайте, сколько всего приборов работает и какой силы ток им нужен.

кондиционер энергозатраты



Допустим, вы хотите определить, какой номинал выключателя нужен для кухни. К сети подключены только холодильник и чайник. Считаем по формуле «сила тока = мощность / напряжение». Напряжение в розетке — 220 В, мощность холодильника — 1500 Вт, чайника — 500 Вт. Итого получаем: 1500 / 220 = 6,8 А. 500 / 220 = 2,2 А. Суммарно всей технике на кухне понадобится 9 А.





То же самое можно проделать и для остальных комнат. Затем сложите показатели и узнаете общую нагрузку на сеть.

Это подскажет, какой номинал автомата выбрать. Он должен быть в значениях общей нагрузки сети. Например, если сила тока от всех приборов в квартире — 41 А, вам подойдет выключатель на 40 А. Главное — чтобы ток отключения автомата не превышал общую нагрузку, иначе это будет небезопасно.

Отключающая способность

На выключателях приводится показатель максимальной СТ, которую устройство выдержит без поломок. Обычно она исчисляется в тысячах ампер.

Для правильно выбора верхней планки СТ нужно определить силы токов короткого замыкания. Они зависят от проводки в квартире, но рассчитать их сложно — лучше ориентироваться на расстояние до трансформаторной подстанции. Если она близко к квартире, берите 10 000 А, в остальных случаях — хватит 6000 А, для дачи — 4500 А.

Выбор автоматического выключателя — непростое дело, к которому стоит отнестись серьезно. Чтобы не прогадать, оцените состояние проводки, посчитайте нагрузку на сеть и проверьте сечение кабелей. Удачных покупок!
