Маркировка кабеля и проводов: как расшифровать аббревиатуры

Чтобы вы сразу поняли, какой именно кабель держите в руках, производители снабдили его маркировкой. В буквах и цифрах зашифрована важная информация о материале и области применения проводов.

Разобрались, что означают эти таинственные аббревиатуры: ВВГ, АВБбШнг-LS, КВВГ и прочие.

В этой статье:

1. Виды кабелей
2. Зачем нужна маркировка кабеля
3. Как расшифровать маркировку кабеля

Виды кабелей

Провод — это одна или несколько жил в оплетке, обмотке или защитной оболочке. Их можно комбинировать:

1. Объединить изолированные друг от друга жилы в одну защитную оболочку и получить кабель.
2. Уложить жилы параллельно в защитном покрытии и получить шнур.

Все провода делятся по назначению:

• установочные — для внутренней электропроводки;
• силовые — для передачи электроэнергии от силовых подстанций до домов, производств и различных объектов инфраструктуры;
• монтажные — для электросхем в радиоаппаратуре, бытовой технике, щитках.

Кабели так же делятся по назначению.

Главные, или кабели управления

Подходят для подвижной и неподвижной прокладки к системам управления, сигнализации, защиты и измерения, например:

• для счетчиков;
• термометров;
• расходомеров;
• газоанализаторов;
• указателей уровня жидкостей;
• датчиков давления и влажности и других.

Они снабжены оболочкой, защищающей от помех и механических повреждений.

Предназначены для передачи тока с переменным напряжением до 1 кВ или постоянным до 1,4 кВ. Выдерживают температуру 70–250°С.

Контрольные

Прокладывают в школах, детских садах, офисах, больницах и на других объектах, где много компьютерной техники.

С их помощью передают сигналы между датчиками, исполнительными механизмами или от сенсоров на контрольную панель управления.

Подходят для подключения к устройствам с номинальным переменным напряжением до 0,66 кВ или постоянным до 1 кВ при температуре –50°C – +50°C.

Радиочастотные

Нужны для передачи сигналов в телекоммуникации, радиовещании и беспроводных сетях.

Работают при температуре –60°С – +85°С, выдерживают нагрев до 250ºС.

Их часто используют:

• в аэрокосмических и военных системах;
• испытательном оборудовании;
• измерительных и медицинских приборах.

Низкочастотные

Используются на ближних линиях связи: между телефонными и телеграфными узлами.

Также предназначены для соединительных линий, вставок и вводов в воздушные линии связи.

Высокочастотные

Протягивают на дальних линиях связи. Необходимы для работы телекоммуникационного оборудования, систем передачи данных, радиосвязи и телевидения.

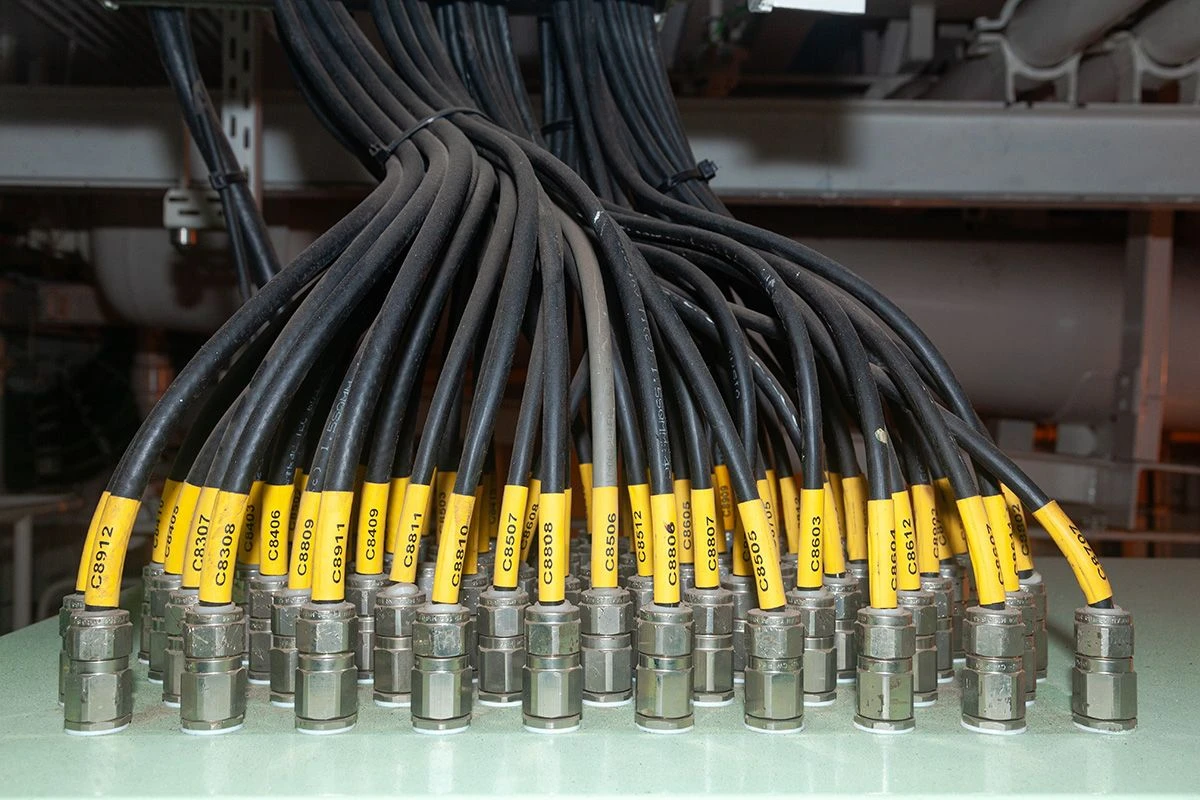

Зачем нужна маркировка кабеля

Для склада в северных регионах потребуется проводка, выдерживающая низкие температуры, а для бани или городского бассейна — влагостойкая. Отсюда и такое множество видов.

Специальное обозначение проводов для электропроводки ввели производители, чтобы упростить описание продукции. Каждое составляют по ГОСТу с определенной последовательностью символов.

Условно оно может выглядеть так:

X XXX XXX XXX XXX XXX XXX.

Знаков может быть от 2 до 20. Расшифровывая аббревиатуру слева направо, вы узнаете:

1. Материалы, из которых сделаны жилы, их изоляция и броня.
2. Их количество и сечение.
3. Рабочее напряжение.
4. Климатические условия эксплуатации.
5. ГОСТ или ТУ и другие характеристики.

Как расшифровать маркировку кабеля

Например, на силовом кабеле вы видите какую-либо из этих аббревиатур:

• ВВГ;
• ВВГнг-LS;
• АВВГ;
• ВБбШв;
• АВБбШнг-LS.

Как это «переводится»?

Важно обращать внимание на первую букву: от нее зависит вся последующая расшифровка. Если аббревиатура не начинается с А, значит, кабель сплетен из медных жил.

Допустим, перед вами аббревиатура АПвПу2Г, значит:

1. Жилы алюминиевые (А).
2. Изоляция проводников из сшитого полиэтилена (Пв).
3. Внутренняя защитная оболочка (Пу — «провод установочный»).
4. Двойная герметизация (2Г).

Иногда добавляют цифры — как в примере в таблице ниже.

Основные обозначения проводов с расшифровками приводим в подразделах ниже.

Тип

Помогает определить назначение провода или кабеля, его основные конструктивные особенности и другие важные характеристики.

Материал жил

Жилы, передающие ток и сигналы, сплетают из разных материалов.

Материал изоляции, защиты, брони

Степень защиты и изоляции кабелей и проводов зависит от материалов, из которых они сделаны.

Она разнится по максимальным температурам при коротких замыканиях и допустимой температуре окружающей среды.

Например, фторполимер, который редко используется, показывает хорошие характеристики при температурах –190°C – +260°C.

В таблице мы перечислили самые распространенные материалы.

Пожарная безопасность

Полные требования пожарной безопасности к кабелям перечислены в ГОСТе 31565-2012. В таблице мы указали основные и обобщенные примеры.

Броня

Применяется на проводах для влажных или холодных помещений: защищает жилы от механических повреждений и воздействия неблагоприятных условий.

Климатические условия

Использование кабелей в разных климатических условиях регулируется ГОСТом 15150-69. В этом стандарте указаны допустимые температуры в регионах с разным климатом.

Цвет

Цвет оболочки жил тоже имеет значение:

1. Красный, черный, серый, коричневый, розовый, фиолетовый, оранжевый, бирюзовый, белый — фазный провод.
2. Синий или голубой — нулевой провод.
3. Желто-зеленый, иногда с голубыми вкраплениями — заземляющий провод.

Чтобы выучить расшифровки всех аббревиатур, потребуется много времени. Поэтому для домашних работ проще заручиться помощью продавца-консультанта, который подберет подходящий провод, шнур или кабель за несколько минут.

Оплатить все товары для ремонта поможет Халва.

Если вы хотите самостоятельно разобраться в маркировке, изучите ГОСТы, которыми руководствуются все российские производители.

Но учтите: у каждого предприятия могут быть и свои стандарты, описанные в технических условиях конкретного товара. Узнать их можно, только запросив сертификаты соответствий.
