Зачем устанавливать УЗО и дифавтомат в квартире

УЗО (расшифровывается как «устройство защитного отключения») защищает от утечки тока, но не реагирует на короткое замыкание и перегрузку, поэтому его устанавливают в паре с обычным автоматом. Дифавтомат (дифференциальный автоматический выключатель) защищает и от утечки, и от короткого замыкания, и от перегрузки.

Чтобы не путать эти приборы, разбираемся, какой купить и куда поставить в конкретной ситуации.

В этой статье:

1. Зачем нужны УЗО и дифавтомат
2. Как отличить УЗО от дифавтомата
3. Какой прибор установить
4. Ошибки при выборе и установке

Ошибки при монтаже могут привести к удару током и даже пожару. Прочитайте текст, разберитесь в основных принципах, но для выбора и установки обязательно пригласите специалиста.

Разберем, как не ошибиться при покупке и понять, что именно будет делать электрик.

Зачем нужны УЗО и дифавтомат

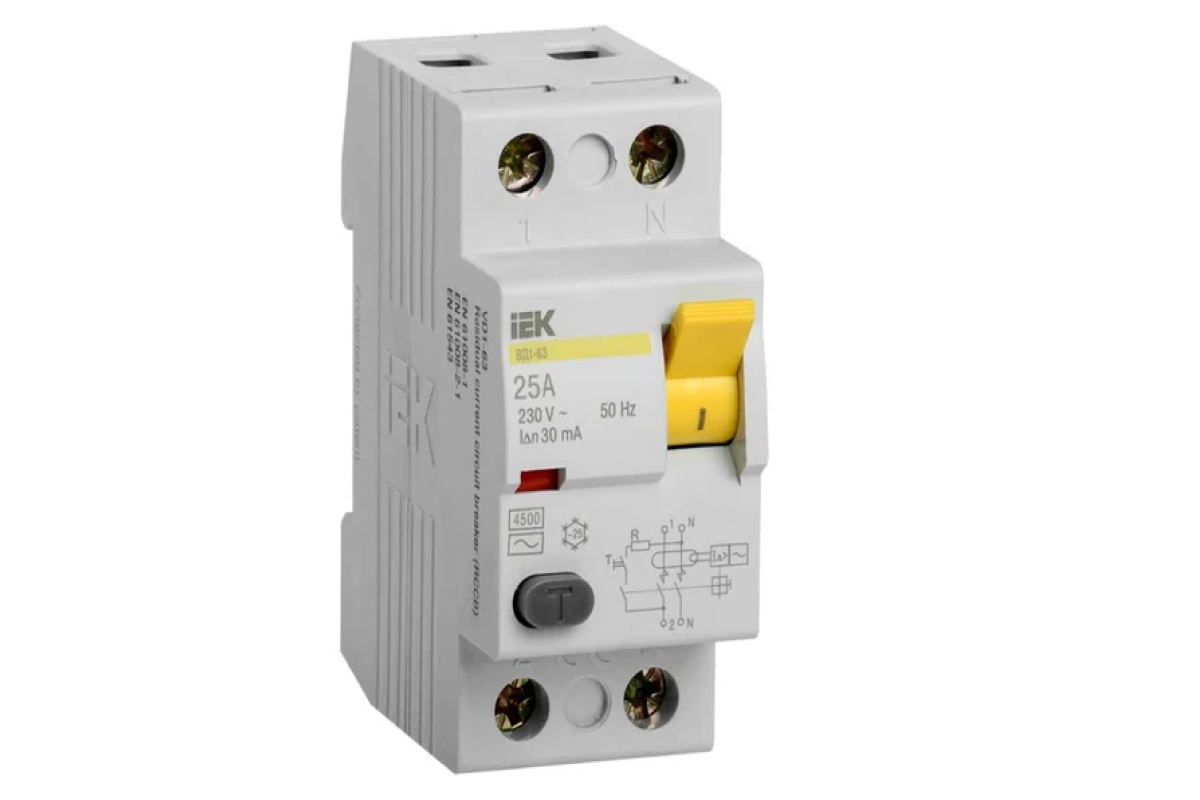

УЗО — это прибор, который постоянно сравнивает токи, уходящий по фазному проводу и возвращающийся по нулевому. В норме они равны. Если появляется разница (ток утекает через поврежденную изоляцию или корпус прибора), устройство мгновенно отключает сеть.

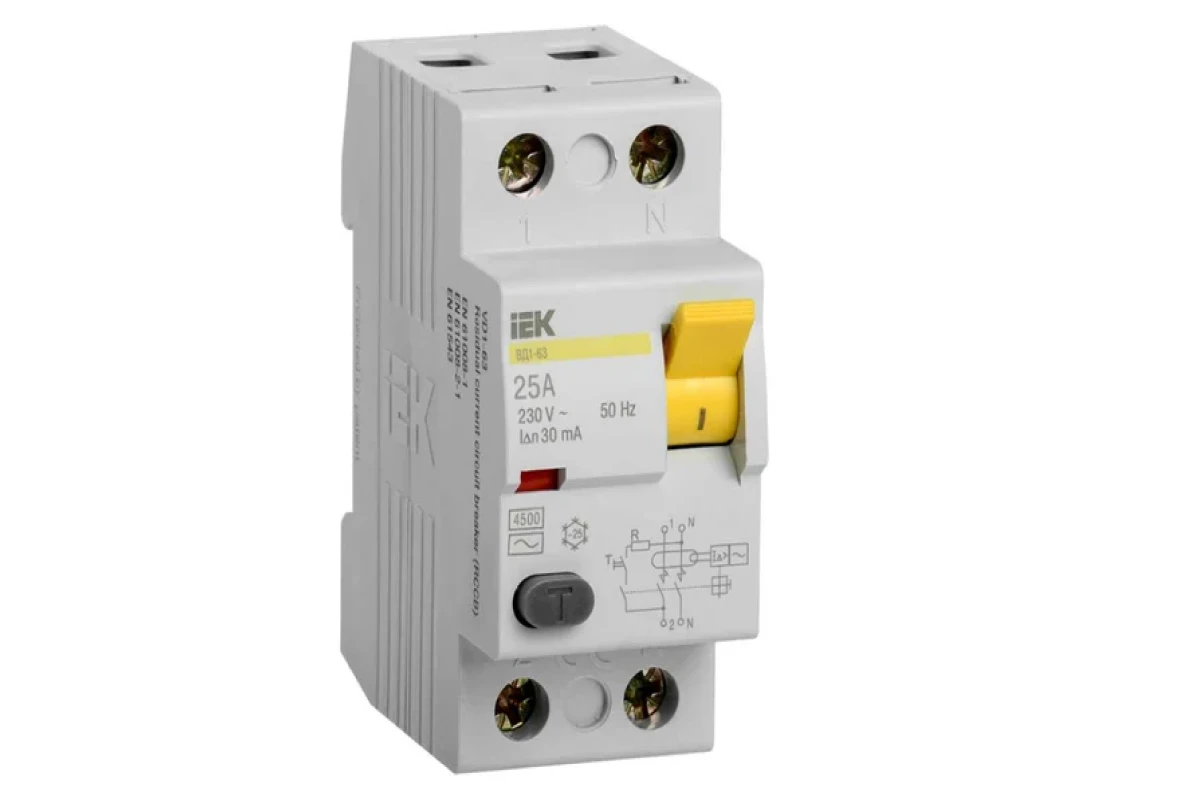

По внешнему виду оно похоже на обычный автомат: прямоугольный корпус из пластика, на лицевой панели находится рычажок включения/выключения, клеммы сверху и снизу.

Устанавливается на DIN-рейку. Но УЗО не защищает от короткого замыкания и перегрузки, поэтому рядом обязательно монтируют обычный автоматический выключатель. Номинал последнего должен быть меньше или равен номиналу УЗО.

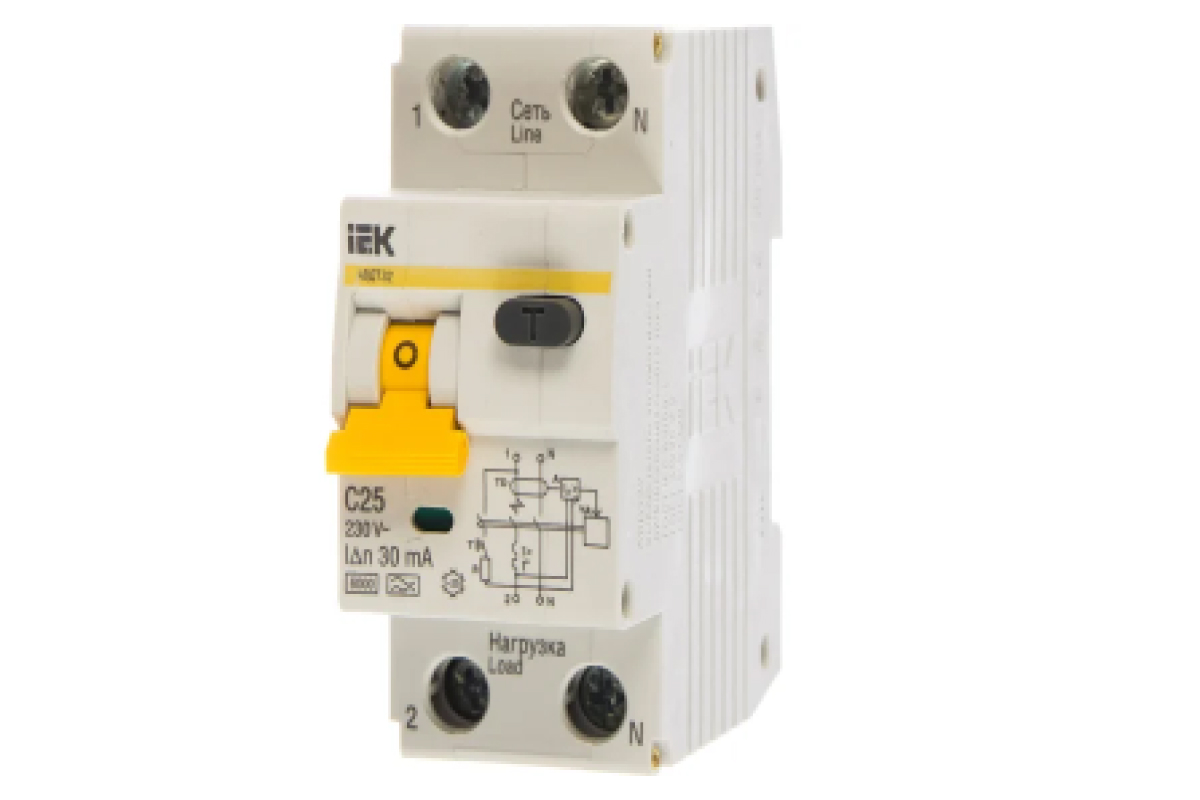

Дифавтомат — это компактное устройство, которое объединяет в одном корпусе УЗО и обычный автомат. Он одновременно защищает и от утечки тока, и от короткого замыкания, и от перегрузки.

Оба устройства подключаются к сети одинаково: питание подается на верхние клеммы, а с нижних провода идут к нагрузке — розеткам, светильникам, приборам. Важно не перепутать вход и выход и хорошо затянуть клеммы — иначе провода нагреются и могут загореться.

Как отличить УЗО от дифавтомата

Простыми словами, УЗО от дифавтомата отличается тем, что первому нужен отдельный автомат для защиты от короткого замыкания, а во втором такой уже встроен. Рассмотрим и другие особенности.

Внешне УЗО от дифавтомата отличается маркировкой номинала. Могут быть указаны только цифры или добавлена приставка In — например, 16A или In 40A.

На дифавтомате перед номиналом всегда стоит буква B, C или D — это время-токовая характеристика. Например, C16.

Второе отличие — схема на корпусе. На устройстве защитного отключения дифференциальный трансформатор обозначен в виде овала. На дифавтомате к нему добавлены прямоугольник и полукруг — обозначения теплового и электромагнитного расцепителей.

Разница УЗО и дифавтомата и в конструктивных особенностях. У вторых бывает два рычажка (отдельно для автомата и УЗО) или двойная индикация. Она показывает причину срабатывания — утечка тока или короткое замыкание. На устройстве защитного отключения таких подсказок нет.

С Халвой легко купить все необходимое для ремонта в рассрочку* у партнеров (а их более 260 000, включая строительные магазины) и получить кешбэк до 10%.

Какой прибор установить

Выбор между УЗО и дифавтоматом зависит:

• от того, сколько линий вы защищаете;
• насколько важна селективность (отключение только аварийного участка);
• где вы монтируете щиток — в квартире или в частном доме.

В типовой квартире щиток небольшой. Если поставить общее УЗО на все розетки, то при любой утечке отключится вся квартира. Поэтому для ванной, кухни, стиральной машины, бойлера лучше использовать отдельные дифавтоматы или выделять их в особую группу со своим устройством защитного отключения.

В частном доме нагрузка выше, а требований к безопасности больше. Важно, чтобы при аварии в одной комнате или на этаже не отключался свет во всем доме. Для этого на мощные приборы ставят отдельные дифавтоматы. На группы розеток в жилых комнатах можно использовать одно УЗО с несколькими автоматами.

Ошибки при выборе и установке

Даже если вы правильно купите устройство, все равно легко допустить ошибки при монтаже. Вместе с экспертом разобрались, на что обращать внимание в первую очередь.

При монтаже часто игнорируют ГОСТ и СП. В соответствии с СП 256.1325800.2016 п. 10.13 и ГОСТ Р 50571.4.41-2022 п. 411.3 УДТ обязательны для всех розеточных групп и линий освещения. Исключение — аварийное освещение и неотключаемые линии.

Другая ошибка — экономия на типе УДТ для ванной. Для влажных помещений и современной техники со сложной электроникой (стиральные машины, инверторные кондиционеры) нужен тип A. Более дешевый тип AC реагирует только на переменный ток и может не заметить утечку от современной платы управления.

В старых домах с двухпроводной сетью (без заземления) все равно нужно ставить УЗО или дифавтоматы. Они повышают уровень безопасности при контакте человека с оголенным проводом, но не заменяют полноценное заземление.

Ошибки в выборе и монтаже могут привести к пожарам и выходу техники из строя. Пригласите специалиста: он проверит оборудование и правильно все смонтирует.
