Как подключить бойлер к водопроводу в квартире: простая инструкция

С горячей водой бывают проблемы: то холодная, то грязная, то вообще отключили на лето. Решение известно — электрический бойлер, он же водонагреватель. Подключить его можно самостоятельно.

В этой статье:

1. Важные правила
2. Подготовка к установке
3. Как подключить бойлер: пошаговая инструкция
4. Первый запуск и настройка
5. Техника безопасности и частые ошибки

Бойлер — автономный водонагреватель, с которым у вас будет горячая вода независимо от того, есть ли она в центральных коммуникациях. Как его выбрать, мы рассказывали в отдельной статье, а в этой объясним, как его подключить.

Важные правила

Самим можно подключить только электрические устройства. С газовыми колонками должны работать специалисты, поэтому их мы не рассматриваем.

Электрические водонагреватели бывают:

1. Накопительными — самые распространенные. Нагревают воду и хранят ее в теплоизолированном баке. Объем — от 10 до 200 л.
2. Проточные — нагревают воду при прохождении через ТЭН (нагревательный элемент). Требуют мало места, но много электроэнергии.

Прежде чем закупать инструменты, убедитесь, что сможете установить бойлер правильно. Его располагают как можно ближе к стояку и смесителям, чтобы не тянуть трубы далеко.

Кроме того, подумайте, куда будете сливать воду при обслуживании (зачем это делать — рассказали в еще одной статье).

Рассчитайте нагрузку на стену: 1 кг на каждый литр + плюс вес самого нагревателя (15–20 кг).

Еще несколько важных правил:

1. Накопительные баки вешают только на капитальные стены (кирпичные, бетонные). При объеме больше 80 л нужны минимум четыре точки крепления. Для 100-литровых и больше рекомендуются опоры. Исключение — напольные баки.
2. Если установить не строго вертикально, образуются пузыри воздуха — вода будет плохо идти. Поэтому вешать вертикальные бойлеры горизонтально или под наклоном нельзя.
3. Как любые мощные электроприборы, водонагреватели подключают через отдельный кабель, подбирая сечение по мощности, и выводят на отдельный предохранитель. Не используйте тройники и удлинители.
4. Напорные бойлеры, требующие врезки в стояк, устанавливают только при участии УК (ТСЖ, ЖСК). Сантехник дома перекроет воду по стояку и как минимум проследит за врезкой, а лучше — выполнит ее самостоятельно, чтобы точно не возникло проблем.

Итак, вы выбрали подходящую модель, нашли, где ее повесить, выдержали требования по предельной электрической мощности и другие правила безопасности.

Пора подготовить инструменты.

Подготовка к установке

Вам предстоит повесить водонагреватель, подключить к водопроводу и электрике.

Если возникнут проблемы, привлекайте специалиста на любом этапе. Так бывает в старых домах: вы вроде разобрались, как подключить бойлер, но как устроены коммуникации в квартире — все еще загадка.

Какие инструменты понадобятся, чтобы повесить бак:

• перфоратор или ударная дрель;
• крестовая и шлицевая отвертки;
• уровень (горизонтальный и вертикальный);
• рулетка, карандаш;
• крюки или монтажная планка (обычно входит в комплект).

Для подключения к электросети:

• электрический кабель (сечение зависит от мощности бойлера);
• автоматический выключатель (предохранитель) от 10А;
• розетка с заземлением.

Для подключения к водопроводу:

• набор гаечных ключей;
• разводной ключ;
• ФУМ-лента для герметизации резьбовых соединений;
• гибкие шланги или полипропиленовые трубы (если у вас есть специальный паяльник);
• фитинги (переходники, тройники — если не входят в комплект).

Большинство инструментов наверняка найдутся у вас дома. Остальные можно купить с рук или одолжить.

Не хотите брать кота в мешке — покупайте все для ремонта с картой «Халва» в торговых сетях-партнерах.

Как подключить бойлер: пошаговая инструкция

Первый совет: запаситесь терпением. Если что-то не получается, вернитесь на предыдущий этап. Убедитесь, что все прикрутили без ошибок, а детали подходят по размерам.

Как подключить бойлер к электросети

Начните с прокладки отдельного кабеля и монтажа розетки. В идеале это делают на этапе ремонта, чтобы не штробить отделанные стены.

Перед началом любых работ с электрикой отключите питание.

Как выбрать площадь сечения кабеля в зависимости от мощности прибора:

• до 2 кВт — 1,5 мм2;
• от 2 до 3 кВт — 2,5 мм2;
• от 3 кВт — 4 мм2.

Порядок действий:

1. Проложите отдельный кабель от электрощита к месту установки бойлера.
2. Установите в электрощите автоматический выключатель соответствующей мощности (2 кВт — 10А).
3. Смонтируйте розетку, обязательно с заземлением.

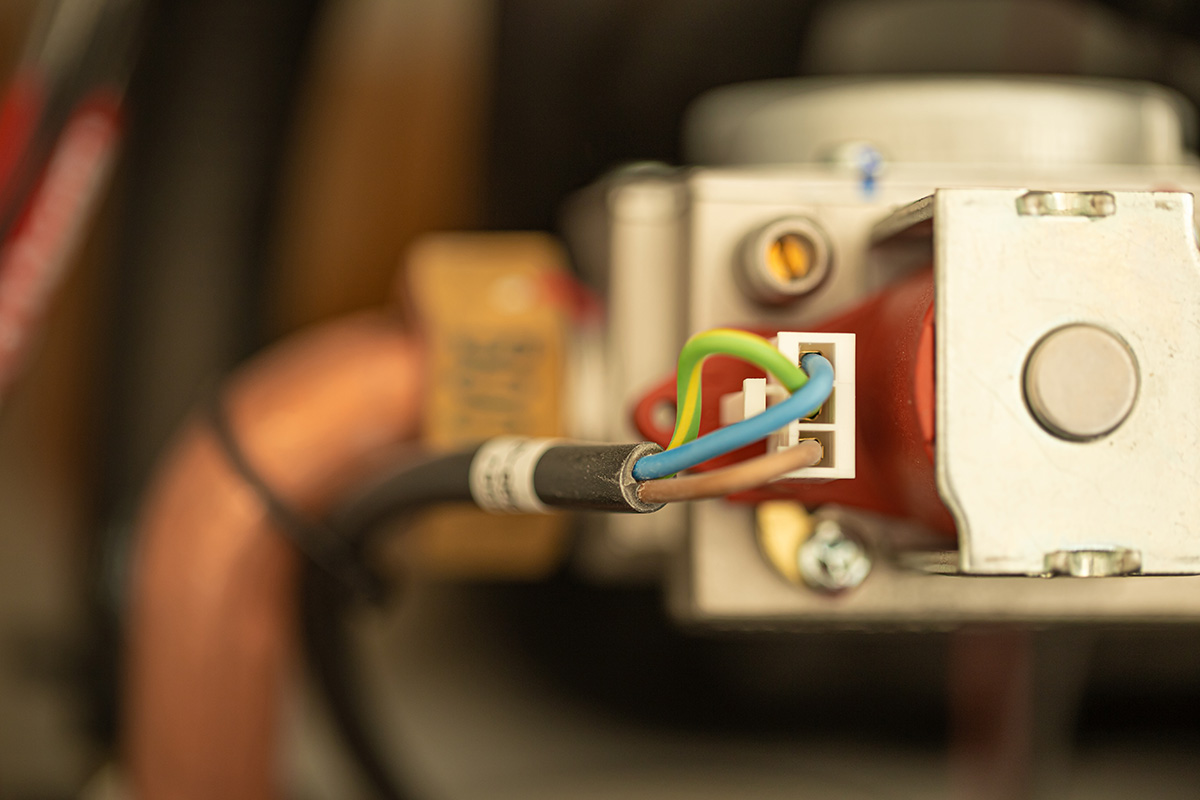

4. Снимите защитную крышку электрического блока бойлера. Подключите провода согласно инструкции: фазный (коричневый или красный) к клемме L, нейтральный (синий) к клемме N, заземляющий (желто-зеленый) к клемме с символом заземления.
5. Установите защитную крышку на место. Перед тем как включить бойлер, обязательно заполните его водой, иначе спалите ТЭН.

Как повесить бак на стену

Бак на 50–60 л реально повесить самому. Для более крупных зовите помощника. Даже если вес для вас посильный, вешать большой бак в четыре руки надежнее.

Порядок действий:

1. Разметьте место установки, используя уровень и монтажный шаблон из комплекта.
2. Просверлите перфоратором или дрелью отверстия под анкерные болты. Если стена облицована плиткой, сначала используйте сверло для керамики.
3. Установите крепежную планку или крюки. Еще раз проверьте горизонталь уровнем.
4. Аккуратно повесьте бак.

Убедитесь, что все крепления совпали с отверстиями, а бак висит ровно (здесь снова пригодится уровень).

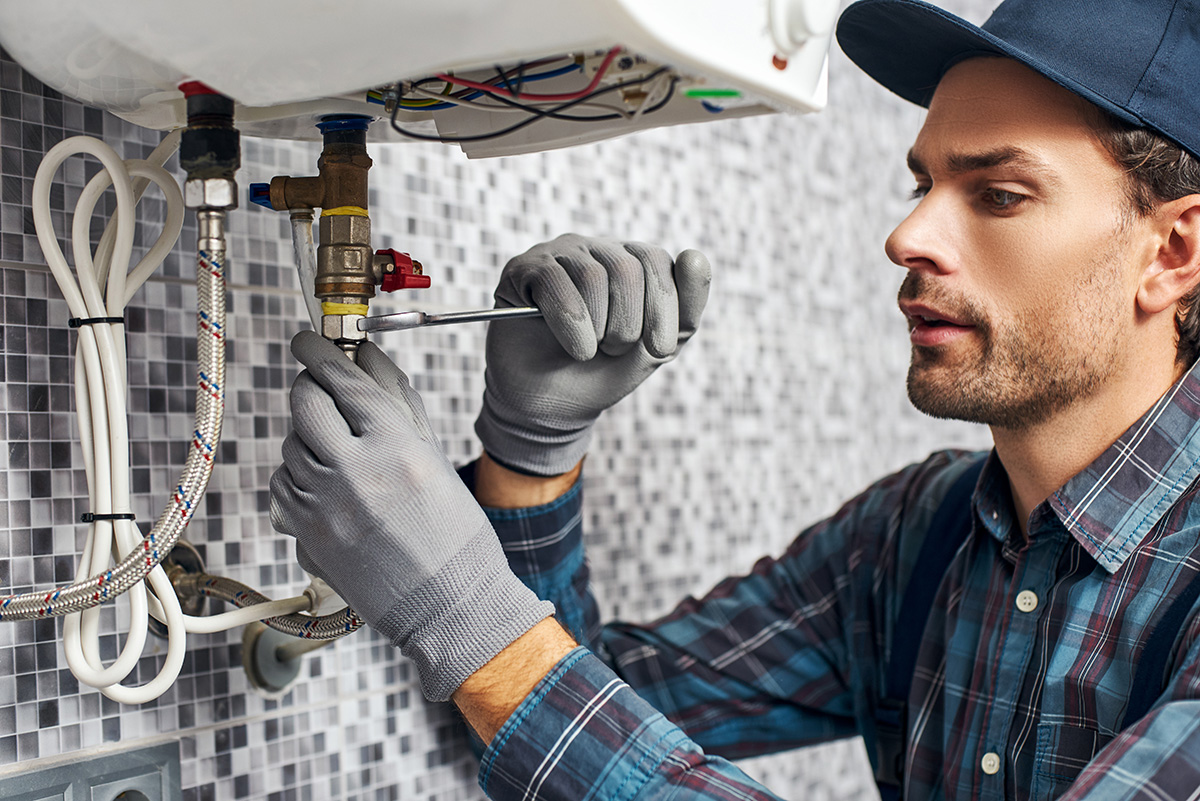

Как подключить водонагреватель к водопроводу в квартире

Для начала перекройте подачу холодной воды. Разложите инструменты, фитинги и инструкцию, чтобы были под рукой.

Сначала подключите холодную воду от стояка:

• установите на подводке к баку запорный кран и предохранительный клапан;
• подведите трубу к патрубку с синей маркировкой («вход»).

Затем подключите подачу горячей воды от бойлера к смесителю:

• установите на трубу, ведущую к смесителю, запорный и сливной краны;
• подключите трубу к бойлеру, к патрубку с красной маркировкой («выход»).

Если точек водоразбора больше одной (то есть водонагреватель будет снабжать ванную и кухню), понадобится дополнительный тройник.

Все металлические соединения герметизируйте ФУМ-лентой, пластиковые — герметиком.

Стандартная схема подключения бойлера:

Водопровод → Запорный кран → Фильтр → Обратный клапан → Предохранительный клапан → Бойлер (вход) → Бойлер (выход) → Смеситель

Первый запуск и настройка

При первом запуске есть риск, что через тщательно закрученные соединения потечет вода, а в шлангах окажутся пузыри. Поэтому не заполняйте водонагреватель целиком и не убирайте далеко инструменты.

Порядок действий:

1. Закройте кран подачи горячей воды на бойлере.
2. Откройте кран подачи холодной воды от стояка.
3. Выпустите лишний воздух, открыв кран горячей воды на смесителе. Струя может идти неровно, с брызгами — это нормально. Дождитесь, когда она потечет равномерно, и закройте кран.
4. Заполните водонагреватель примерно на треть и оставьте на полчаса. Убедитесь, что нигде не капает, а бак прочно держится.
5. Если все в порядке, наполните бак и включайте.

Как безопасно включить:

1. Поднимите автоматический выключатель в электрощите.

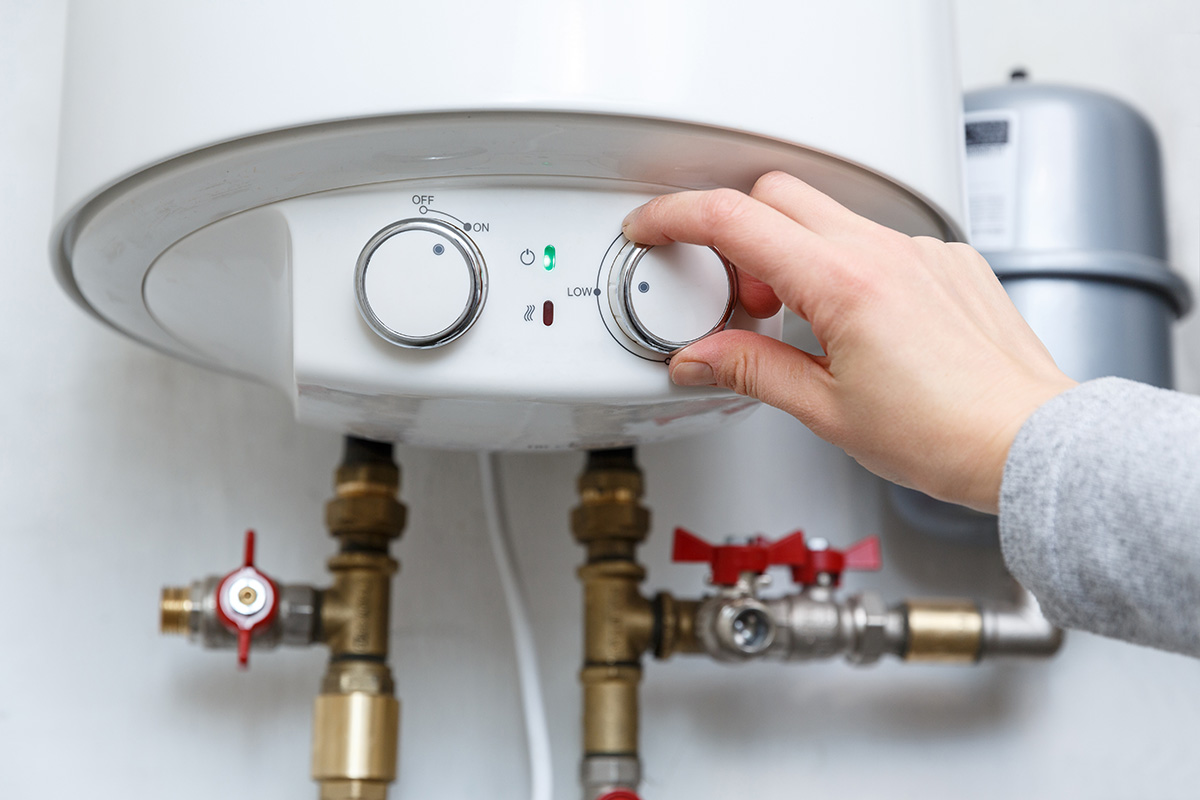

2. Установите термостат водонагревателя на 55–60°C (или указанное в инструкции).
3. Дождитесь, когда термостат покажет желаемую температуру. Сравните время с указанным в инструкции. Если показатели сильно отличаются, возможно, ТЭН работает неправильно.

Откройте горячую воду в смесителе. Если она нужной температуры, чистая, идет ровно, «не плюется», вы все сделали правильно.

Если не планируете пользоваться бойлером в ближайшие дни, отключите его и слейте. Так внутри не образуется налет и нагрузка на стену будет меньше.

Техника безопасности и частые ошибки

Любые работы с водой и электрикой — риск затопить соседей или устроить пожар. Поэтому внимательно читайте инструкции и соблюдайте меры предосторожности:

• всегда отключайте электропитание и воду перед подключением и обслуживанием водонагревателя;
• закладывайте запас мощности;
• монтируйте розетку в сухом месте и не забывайте о заземлении;
• вешайте бак только на прочные стены;
• не устанавливайте там, где вода может замерзнуть.

Как понять, что вы сделали что-то не так:

Установить электрический водонагреватель в квартире вполне по силам домашнему мастеру с базовыми навыками и инструментом. Особенно если он следует инструкциям, внимателен к безопасности и не торопится.

Но если сомневаетесь в своих силах — вызовите специалиста. Лучше заплатить 3–5 тысяч рублей, чем разбираться, почему выбило автоматы, залило соседей или бойлер рухнул вместе со стеной.
