Как пользоваться индикаторной отверткой

Индикаторная отвертка пригодится в каждом доме. Сломалась ли у вас розетка, порвался кабель или перестал работать бытовой прибор — с помощью этого нехитрого устройства вы сразу поймете, если проблема в электросети.

В статье рассказывается:

Прежде чем проверять напряжение сети и разбираться, почему сломался электроприбор, выясним, как вообще работает такая отвертка и как безопасно ей воспользоваться.

Как работает индикаторная отвертка

Индикаторные отвертки бывают трех типов:

Контактные (О)

Работают при напряжении 60 В. Корпус из прозрачного пластика, у основания есть неоновая лампочка, которая показывает, есть ли ток. На рукояти токопроводящая клемма, а на конце — специальный щуп и контактная пружина. Еще устройство снабжено изолированным резистором, чтобы снижать силу тока.

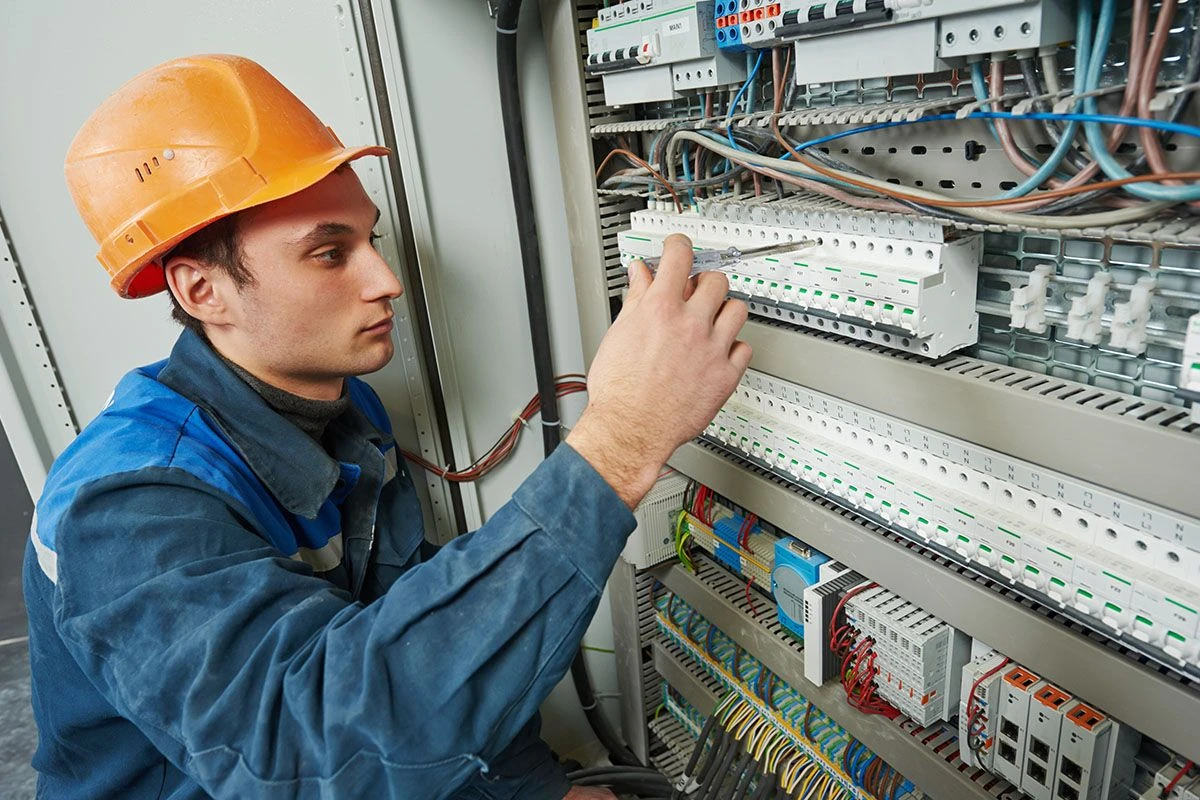

Контактные индикаторы используют, чтобы найти в цепи переменного тока фазу (проводник, по которому приходит ток) и ноль (по которому он уходит). Например, если нужно установить счетчик, предохранитель или автомат.

Тестеры (L)

Позволяют проверять сети с напряжением ниже 60 В. Устройство почти такое же, но еще есть изолированный биполярный транзистор и батарейка.

Высокочувствительные (H)

Это сочетание двух предыдущих инструментов: работают в контактном, бесконтактном и высокочувствительном режимах. Чаще всего у таких моделей есть ЖК-дисплей, на котором отображается число, соответствующее напряжению.

Когда вы найдете таким образом фазу в электрической цепи, загорится лампочка, и инструмент издаст характерный звук.

Еще одно преимущество высокочувствительных моделей — возможность переключаться между режимами. Вы можете, например, выбрать режим для поиска обрывов в цепи, скрытой проводки в стенах и так далее.

Как правильно пользоваться индикаторной отверткой

Если в вашем устройстве нет батарейки, сделайте следующее:

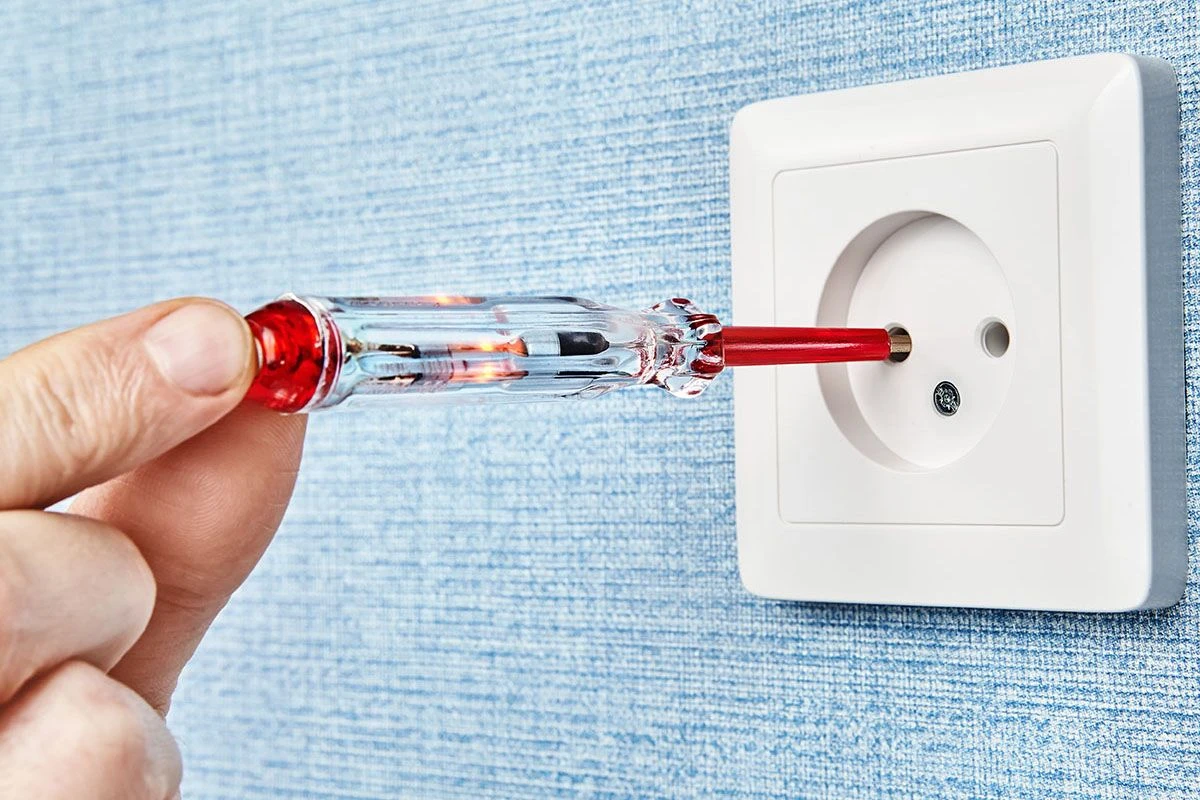

1. Вставьте конец тестера в розетку или поднесите его к оголенному проводу.

2. С другой стороны устройства находится специальная клемма, на нее нужно положить палец. Не беспокойтесь: резистор моментально снизит силу тока, чтобы все было безопасно.

3. Загорелась лампочка — значит это фаза. Когда не горит — ноль.

Немного другой принцип, когда в тестере есть батарейка:

1. Вставьте конец устройства в розетку или поднесите к проводу. В этом случае ничего замыкать не нужно.

2. На фазе загорится лампочка.

3. Если ищете скрытую проводку, проведите торцевым концом рукоятки рядом с местом предполагаемого расположения кабелей. Специальный детектор уловит электромагнитные волны и подаст световой или звуковой сигнал (зависит от модели).

С универсальной моделью выбирайте соответствующий режим и действуйте по одному из алгоритмов.

Как определить фазу и ноль индикаторной отверткой

Чтобы найти фазу и ноль, нужно:

1. Отключить оба провода от сети, чтобы вас не ударило током.

2. Снять с проводов изоляцию.

3. Развести провода в стороны, чтобы они не коснулись друг друга, и не произошло короткое замыкание.

4. Включить автомат и подать напряжение.

5. Поднести тестер к проводам. Если фаза есть, появится световой сигнал. Ноль — ничего не произойдет.

Держите отвертку только за пластиковый корпус. Ни в коем случае не трогайте металлические части, иначе можете получить удар током. Это смертельно опасно!

Проверка заземления в розетке

У любой безопасной розетки должно быть заземление. Это дополнительная группа контактов, которая находится внутри.

Чтобы проверить заземление, нужно зажать токопроводящую клемму на отвертке пальцем и прикоснуться щупом к разным контактам розетки. Когда найдете фазу, загорится индикатор.

Если фазный проводник подключен неправильно, или перепутаны провода в распределительном щитке, индикатор будет гореть даже при контакте с заземлением. В этом случае оставьте индикатор в гнезде с фазным проводом, а отрезком изолированного провода соедините токопроводящую клемму с оставшимися контактами розетки. Если клемма заземления не подключена, индикатор светиться не будет.

Поиск обрыва провода

Представьте, что у вас перестал работать удлинитель. На глаз определить проблему сложно — вроде бы разрывов нет. В этой ситуации тоже поможет индикаторная отвертка. Сделайте следующее:

1. Убедитесь, что не было короткого замыкания. Для этого отключите удлинитель из сети, возьмите пальцами один из контактов на вилке, а к другому поднесите отвертку. Если сигнала нет, значит короткого замыкания не было.

2. Проведите отверткой по всей длине провода.

3. В том месте, где инструмент не реагирует на электрическое поле, и произошел разрыв.

Поиск контактов в стене

Для этого зажмите пальцем щуп, а другой стороной устройства проведите рядом с тем местом, где может быть провод. Если отвертка наткнется на электромагнитное поле, загорится лампочка.

Правда, это не гарантия. Обесточенный или находящийся на глубине более 1 см провод, скорее всего, найти не получится.

Проверка бытовых приборов

Если у вас не включается чайник или любое другое бытовое устройство, вы можете найти причину с помощью индикаторной отвертки. Поводите ей по проводу или корпусу прибора. Загорится лампочка — значит вы нашли фазу.

Однако помните, что со сложными электроприборами так контактировать не всегда безопасно. Поэтому лучше отключите чайник от сети и отнесите его в ремонт. Или сэкономьте на покупке нового качественного устройства, прочитав полезные советы на «Халва Медиа».

Как выбрать индикаторную отвертку

Сложно сказать, какая индикаторная отвертка лучшая. Это решать только вам, но мы почитали отзывы, сравнили предложения и готовы рассказать моделях, которые пользователи оценивают выше всего.

Топ моделей с ценами на маркетплейсе Ozon, который сотрудничает с Халвой:

• Зубр ЭКСПЕРТ 45230 — 574 ₽;

• Felo 36140001 — 1081 ₽;

• ОП-1 ИЭК TPR10 — 398 ₽;

• Faza 70-1000 В GK11 — 428 ₽;

• 6877-18 Ресанта — 237 ₽;

За покупку на Ozon и еще в 250 тысячах магазинах-партнерах при помощи карты «Халвы» вам вернется повышенный кешбэк.

Индикаторная отвертка — недорогой, но полезный инструмент, который еще много раз вам пригодится. Порвался провод, сломался бытовой прибор или появились проблемы с электрической сетью? Вы всегда сможете узнать причину поломки с помощью этого нехитрого устройства и быстрее предпримите следующие шаги.

Не забывайте соблюдать правила безопасности, когда работаете с электросетью. Если сомневаетесь, лучше доверяйте профессионалам.

Вся информация о ценах, партнерах и тарифах актуальна на момент публикации статьи.
