Как правильно пользоваться штангенциркулем

Штангенциркуль — не самый распространенный инструмент в обиходе, поэтому многие не сразу поймут, как его использовать. Тем не менее это крайне полезная штука, если приходится работать с круглыми предметами. Рассказываем, как пользоваться штангенциркулем.

В статье рассказывается:

Что это за инструмент

Штангенциркуль — это универсальный измерительный инструмент для работы с относительно небольшими предметами. Например, с трубами или котом (кто из нас не хотел узнать диаметр черепа питомца?).

Прибор позволяет измерить внешний и внутренний размеры, а также глубину отверстия и сделать метки на деталях. Конструкция штангенциркуля проста: в ее основе — линейка-штанга, которая и дала название инструменту.

Основные элементы:

• штанга. «Несущая» часть прибора. На ней располагаются основная шкала для измерения и неподвижные губки;
• подвижная рамка. Свободно скользит по штанге, если не зафиксирована. На ней нанесена дополнительная шкала (нониус), а также установлены винт для фиксации рамки и подвижные губки;
• линейка глубинометра. Тонкий щуп для измерения глубины детали.

Верхние губки нужны для измерения внутреннего размера, а нижние (они больше) — для внешнего.

Хороший инструмент не может быть дешевым — это аксиома. Но не стоит экономить — лучше оформить карту «Халва». Она позволит приобретать инструменты в рассрочку или получать за покупку кешбэк.

Какие виды штангенциркуля бывают

Как и любой другой прибор, штангенциркуль с момента появления успел эволюционировать и стать немного сложнее. Удобство и быстрота работы повысились. Сегодня можно найти три основных разновидности:

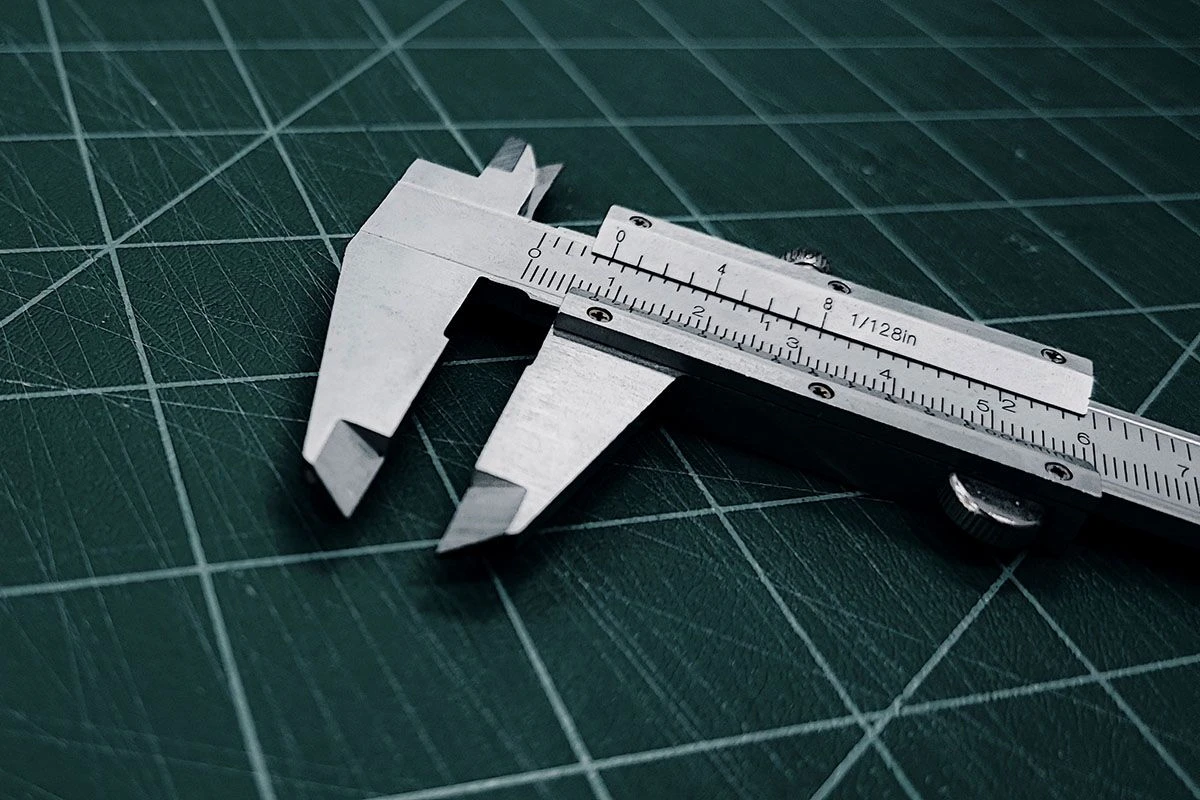

• нониусный. Это классический инструмент — такой, каким были его предки. Все измерения проводятся механически, с помощью верньера.
  Ищете нониусный штангенциркуль? Обратите внимание на REXANT 12-9101-2. В магазине OBI его можно купить по цене от 999 рублей.

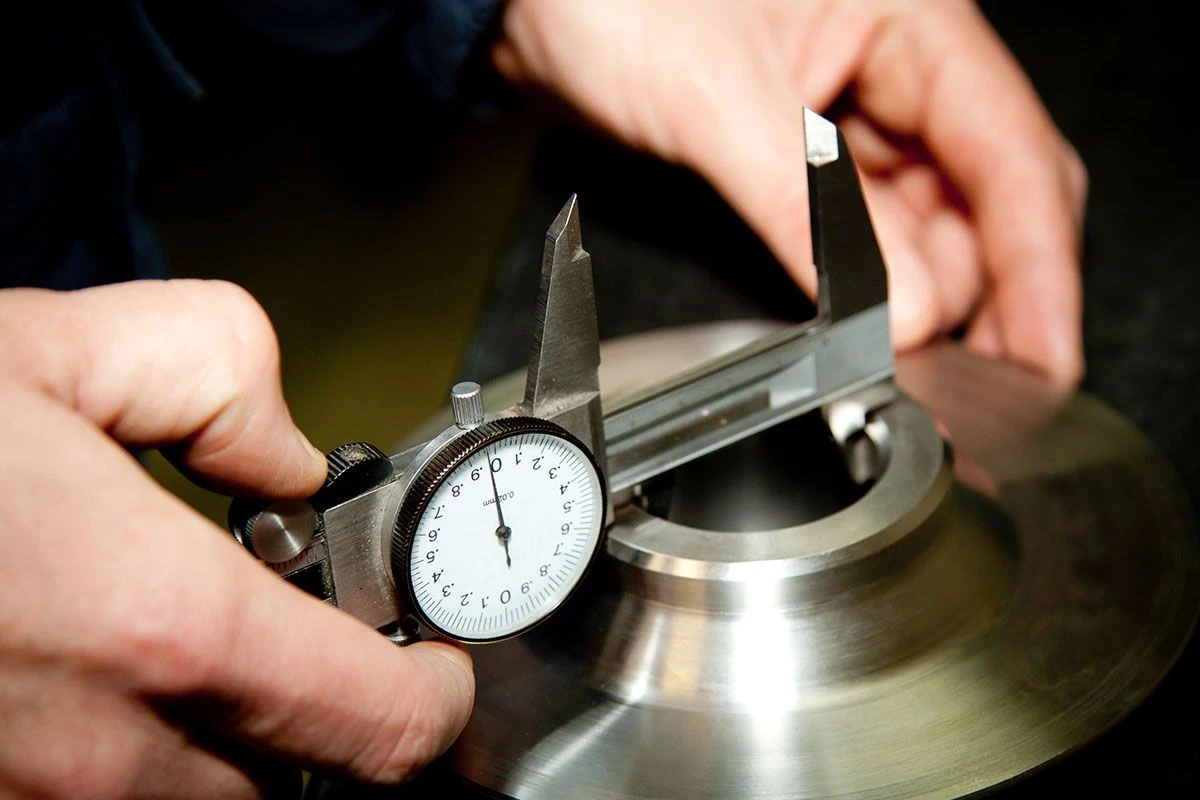

• стрелочный. Вместо нониуса у него установлен циферблат, как на часах. Но с одной стрелкой — она и показывает значение измерений.
  Стрелочный MATRIX можно купить в маркетплейсе OZON по цене от 1435 рублей;

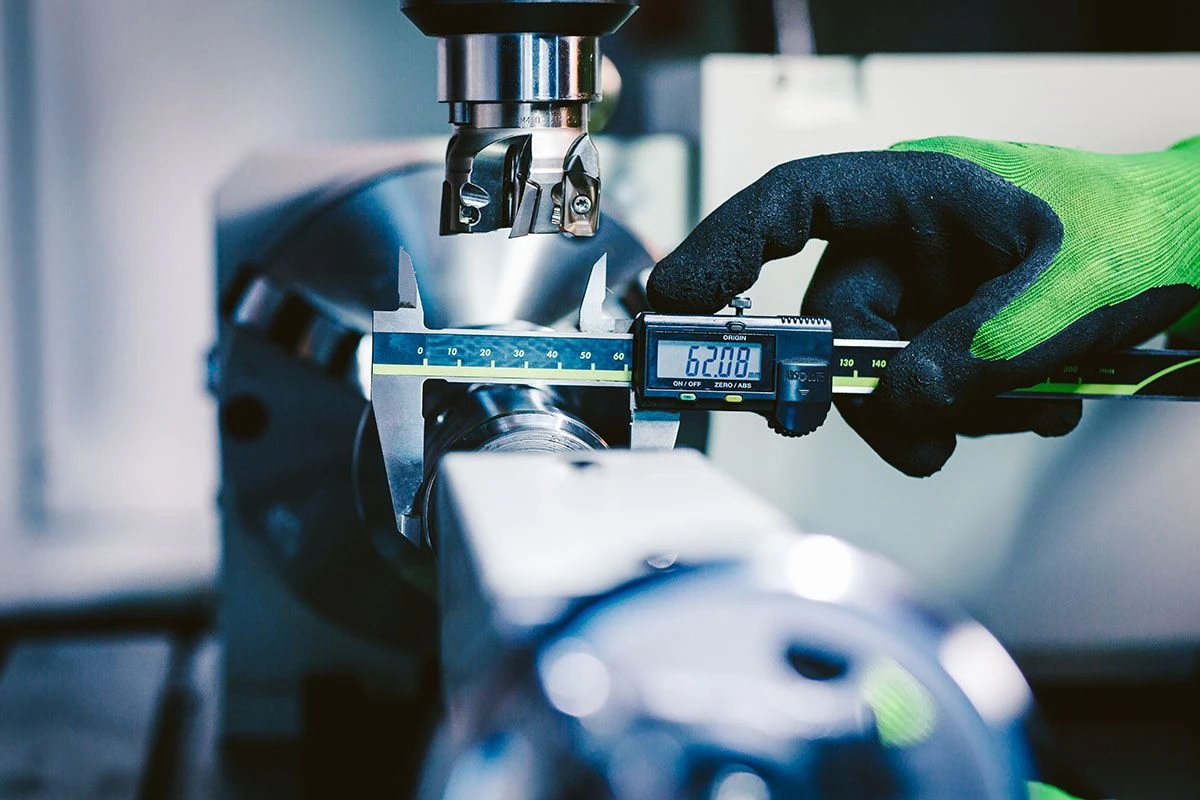

• цифровой. Самый современный и технически совершенный. Вместо нониуса на нем установлен дисплей, на котором отображаются данные замера.
  Цифровой штангенциркуль Micron ШЦЦ-1-150 0.01 МИК 29101 можно приобрести в магазине «ВсеИнструменты.ру» по цене от 6090 рублей. Оформите карту «Халва», чтобы получить кешбэк или возможность купить инструмент в рассрочку.

Как мерить штангенциркулем

Инструмент придет на помощь, если нужно измерить небольшую деталь с высокой точностью. Особенно цилиндрической формы — линейкой получить точный размер будет сложновато.

Правила пользования штангенциркулем гласят, что для измерения внешнего размера нужно выполнить три простых действия:

1. Зажать деталь между основными (самыми крупными) губками. Фиксировать нужно до упора, но не давить сильно. Тем более что с металлическим предметом у вас это и не получится сделать. Следите, чтобы губки и деталь были параллельны друг другу.
2. Зафиксируйте подвижную рамку при помощи винта. После этого деталь можно убрать и работать только со шкалой

3. Найдите на нониусе нулевую шкалу, а затем риску на основной штанге, которая ближе к нулю (слева). Она укажет количество целых миллиметров

4. Десятую часть можно узнать, если посмотреть сразу на обе шкалы. Там, где риски точно совпадут, будет точное значение. Его нужно смотреть на нониусе.

Таким образом можно измерить внешний размер детали любой формы.

Как измерить штангенциркулем внутренний диаметр трубы

Процедура практически такая же, как и в прошлом пункте. Но задействовать нужно верхние (более мелкие) губки. Их нужно вставить в полость детали (трубы) и раздвинуть, пока они не упрутся в стенки. Показания сверять аналогично.

В некоторых инструментах верхние губки могут не смыкаться до конца (до нулевого значения) из-за своих размеров. Обычно его указывают на самой детали: например, 15 мм. Это значение нужно прибавить к полученному результату.

Как измерить глубину

Если требуется измерить, насколько глубока кроличья нора в дырке сыра, нужно максимально выдвинуть щуп глубинометра и вставить его в отверстие. Затем двигайте штангу в сторону измеряемой норы, пока она торцом не упрется в стенки. После этого останется зафиксировать подвижную рамку и считать показания.

Заключение

Штангенциркуль только на первый взгляд кажется сложным инструментом. На самом деле пользоваться им легко. Особенно если это стрелочный или цифровой прибор.
