Как самостоятельно уложить теплый пол под плитку

Покрытие из кафеля плохо прогревается даже в теплой квартире. Поэтому ходить по нему босиком довольно неприятно. Однако эту проблему с легкостью решает теплый пол. Как он работает и можно ли установить его самому – читайте в нашей статье.

В статье рассказывается:

Быковы недавно купили квартиру в новостройке и затеяли в ней ремонт. Глава семьи Николай сразу решил, что на кухне и в ванной комнате хочет самостоятельно уложить кафель. Однако квартира располагается на первом этаже, а значит, полы в ней будут холоднее, чем обычно. Тогда супруга Николая предложила установить в квартире теплые полы.

Виды теплого пола

Теплый пол можно укладывать  под разные напольные покрытия. Однако чаще всего его устанавливают под кафель.

Керамика отлично проводит и отдает тепло, что позволяет системе поддерживать температуру материала, а соответственно, и помещения.

Перед установкой системы необходимо изучить ее виды. Вы можете выбрать водяной или электрический теплый пол.

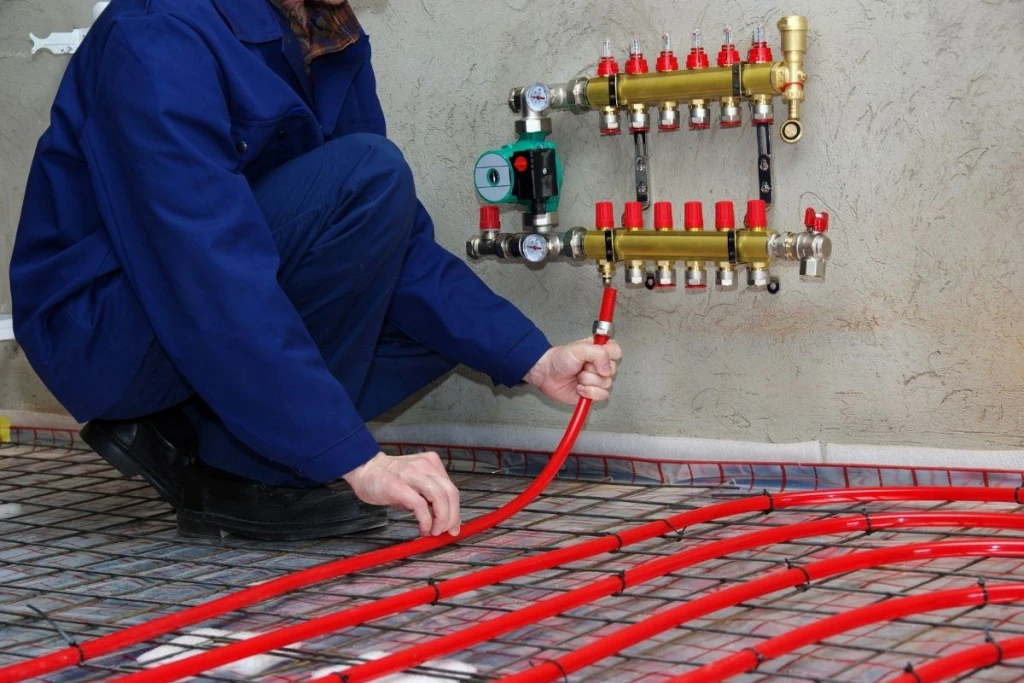

Водяная система

Водяная система представляет собой обычные трубы, по которым циркулирует вода. Для нагрева используется центральное или автономное отопление, в редких случаях – тосол или антифриз.

Если вы склоняетесь к этому варианту, учтите самый важный нюанс – установить водяную систему можно только в собственном доме. Поэтому нужно заранее позаботиться об установке.

Во-первых, при подключении к автономному котлу необходимо выделить отдельную комнату в доме. Во-вторых, нужно заранее учесть повышенную нагрузку, которая возникает при монтаже труб и стяжки.

Отдельно стоит сказать про возможную поломку системы. Небольшие поломки могут вскрыться не сразу, из-за чего водяные полы будут выходить из строя постепенно.

Но даже если вы вовремя заметите вышедший из строя элемент, систему придется демонтировать полностью. Если возникшая сырость затронула отделку стен, то вам придется потратить средства и на их восстановление.

Однако у водяной системы есть пара важных преимуществ. По сравнению с электрическим аналогом вам не придется тратить много средств на поддержание комфортной температуры. Если в системе не возникнет поломка, она может прослужить до 50 лет.

Электрическая система

Сегодня чаще всего делают выбор в пользу электрической системы, поскольку ее можно установить в многоквартирных домах. И это не единственное преимущество.

Электрическая система отличаются доступной ценой и возможностью самостоятельной установки. Более того, вам не придется получать специальное разрешение на ее установку.

Из явных недостатков использования электрической системы – высокие платежи за электроэнергию. Однако даже эту проблему можно решить, научившись грамотно управлять системой.

Электрические системы могут работать с помощью кабеля или инфракрасной пленки.

• Кабель

Принцип работы довольно прост. Нагретый проводник отдает тепло стяжке, которая затем передает его плитке.

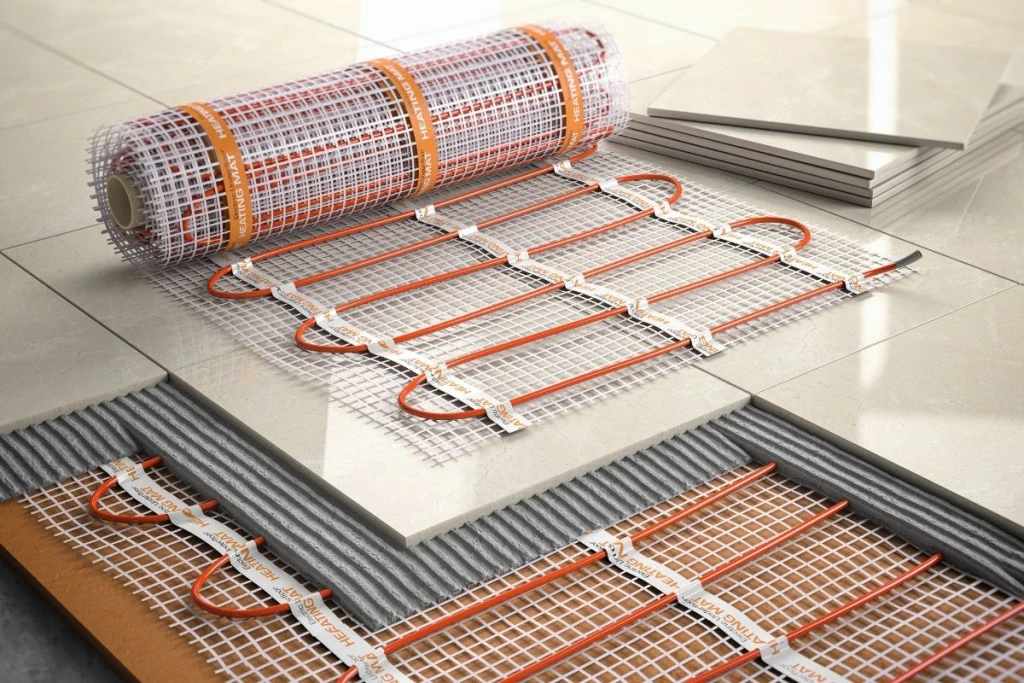

Этот вариант можно приобрести в двух видах – непосредственно само кабель и кабельный мат. Мат выглядит как небольшая сетка, на которой закреплен кабель.

Если первый вариант используется для более сложных монтажных работ, то второй может использовать практически каждый.

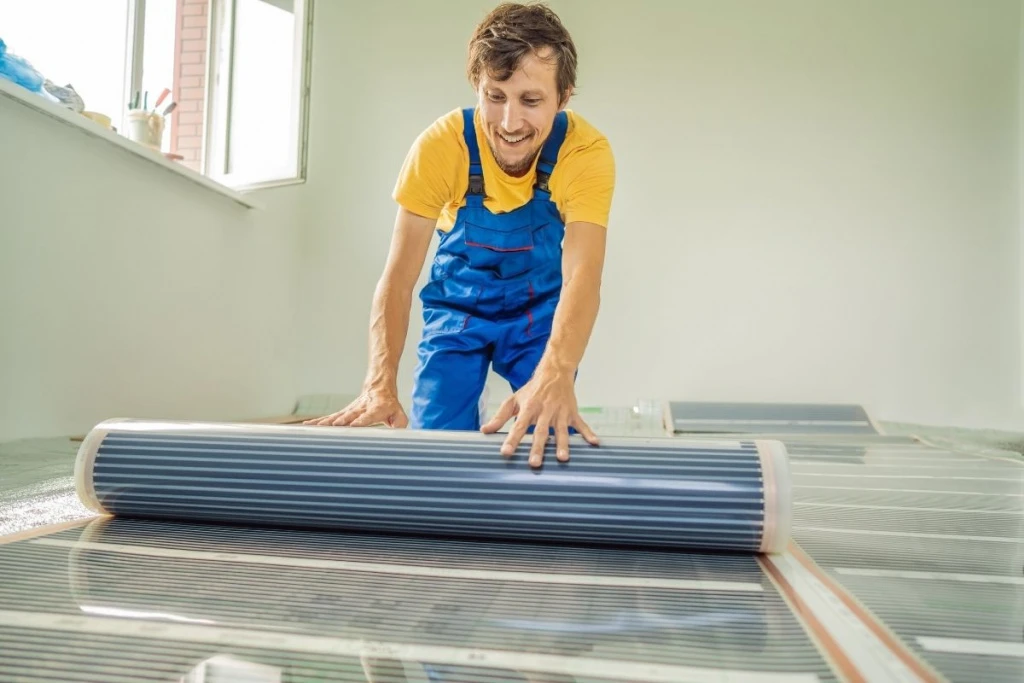

• Инфракрасная пленка

В этом случае проводниками служат так называемые карбоновые соединения. При подаче электричества они испускают инфракрасные волны, которые греют напольное покрытие.

Инфракрасная пленка чаще всего используются в тандеме с ламинатом, линолеумом или паркетом.

Благодаря этому система может монтироваться «сухим» способом. Если на пленку залить стяжку, система быстро выйдет из строя из-за перегрева.

Популярные производители теплых полов

Чтобы вам было легче подобрать качественную систему, мы составили небольшой рейтинг их производителей.

• «Вальтек» (Valtec)

Российско-итальянская компания производит инженерную сантехнику уже 20 лет. Отличается доступными ценами и хорошей гарантией.

• «Рехау» (Rehau)

Немецкий концерн специализируется на разработке систем для строительства, в том числе водяных систем. Гарантия компании достигает 50 лет.

• «Хенко» (Henco)

Компания из Бельгии – одна из крупнейших мировых фирм по производству металлопластиковых труб. В их ассортименте с легкостью можно найти водяные полы на основе многослойных алюминиевых труб. На строительном рынке присутствует более 30 лет.

• «Термо» (Thermo)

Компания специализируется на выпуске кабельного электрического отопления. Их продукцию можно использовать не только в самом доме, но и за его пределами. Например, для утепления ступенек.

• «Теплолюкс»

Российский производитель электрических теплых полов, которые можно укладывать в любых помещениях. Срок службы достигает 50 лет.

Общие требования к монтажу

Перед установкой любой системы нужно соблюдать одинаковые требования.

Во-первых, нужно заранее составить схему укладки. Она позволит правильно рассчитать необходимое количество материалов и затем правильно разместить нагревающие элементы.

При составлении плана учтите несколько нюансов:

• система должна располагаться как минимум в 10 см от стен;
• нагревающие элементы нельзя размещать под бытовой техникой и мебелью, плотно прилегающей к полу, – это чревато перегревом системы и ее поломкой;
• вы можете направлять кабель/трубы/мат как угодно;
• на схеме нужно обязательно указать место размещения терморегулятора, элементов нагрева, участки их соединения.

Во-вторых, необходимо правильно рассчитать мощность. Если теплый пол будет выполнять в доме функцию основной системы отопления, то на 1 кв. м вам нужно рассчитывать мощность в 140-180 ватт. Для дополнительного отопления будет достаточно 80 ватт.

В-третьих, заранее проверьте в доме электропроводку. После установки системы на нее упадет значительная нагрузка. Если проводка старая, замените ее. Также можно установить устройство защитного отключения (УЗО) – оно создаст дополнительную защиту.

Как уложить теплый пол

На наш взгляд, теплый пол на электрической системе сегодня является самым универсальным. Поэтому поэтапно рассказываем вам о его установке.

Необходимые материалы и инструменты

Для укладки теплого пола под плитку своими руками вам нужно купить следующие материалы:

• кабель или кабельный мат;
• термостат и датчики температуры;
• фольгированный утеплитель;
• гидроизоляционную мастику;
• клеящую смесь и плиточный клей;
• клеммы с термоусадкой;
• плитку.

Также понадобятся следующие инструменты:

• перфоратор;
• углошлифовальная машинка;
• строительный ножик;
• тестер.

Кстати, купить все вышеперечисленные материалы и инструменты вы можете с помощью Халвы.

Подготовка основания

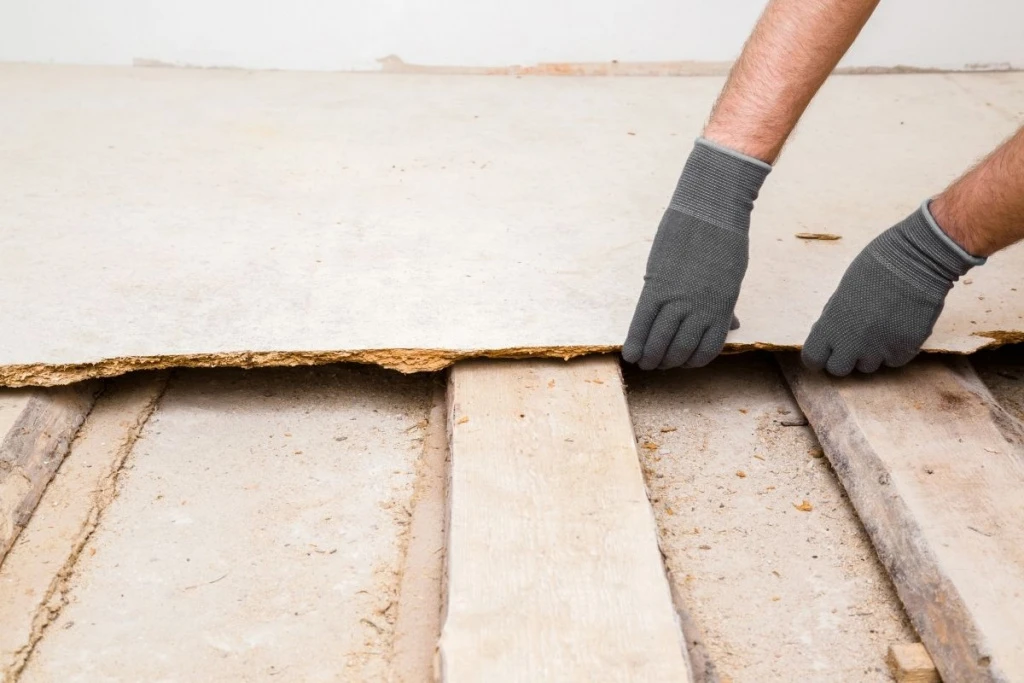

Перед началом работ нужно провести демонтаж старого покрытия. В результате у вас должна остаться только бетонная плита. Все выбоины и неровности на поверхности нужно аккуратно заделать.

Если дефектов слишком много, необходимо покрыть поверхность тонким слоем бетона. Пропуск этого этапа может привести к тому, что на кабель будет оказываться постоянное давление. Рано или поздно это приведет к поломке всей системы.

После выравнивания основания его нужно гидроизолировать. Иначе говоря, нужно нанести специальное средство, которое не даст проникнуть влаге в бетон. Особенно важно проделать это в ванной комнате.

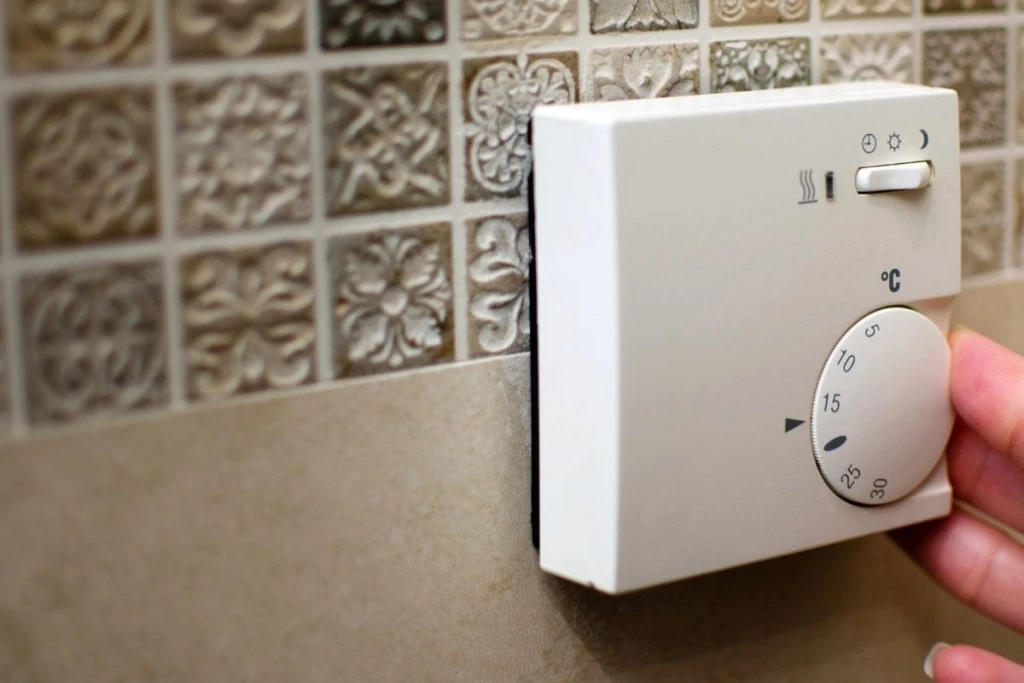

Монтаж терморегулятора и датчика температуры

После первого этапа следует монтаж термостата и датчика температуры. Они необходимы для управления системой – выбора температурного режима и его включения и выключения.

Термостат располагается в стене, поэтому стоит заранее позаботиться о выборе места установки. Чаще всего терморегулятор представляет собой накладную установку. Однако есть модели, для которых нужно пробить гнездо в стене. Тогда лучше выбирать место возле розетки.

Датчик помещают на пол между витками кабеля. Для этого в основании и стене штробят вертикальное отверстие, в которое затем будет укладываться гофра. Так называется пластиковая защитная трубка, в которую устанавливают датчик и подходящие к нему провода.

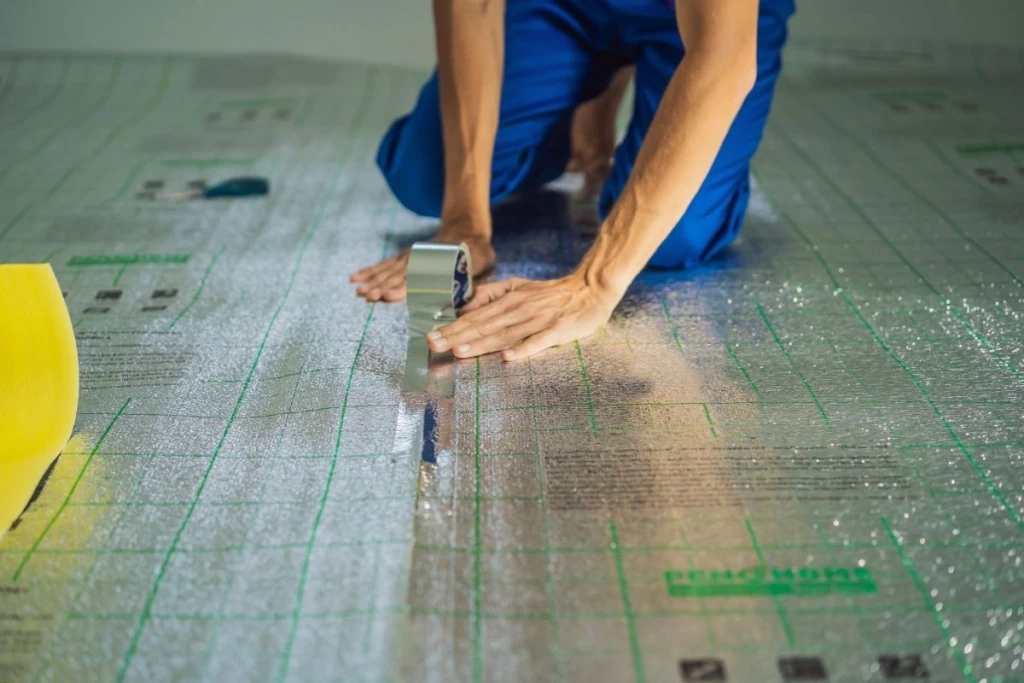

Укладка теплоизоляции

Затем на основание нужно уложить утеплитель. Это может быть пенофол или более плотный пеноплекс.

Важно класть плиты очень плотно, чтобы не оставалось зазоров. Если они все-таки образовались, заделайте их с помощью монтажной пены.

Толщина утеплителя не должна быть меньше 1,5 см. Иначе греющий кабель будет отдавать тепло перекрытию, а значит, меньше нагревать саму плитку.

Укладка кабеля/мата

Перед укладкой проверьте сопротивление кабелей. Показатель должен быть максимально близок к тому, что указан в техдокументации системы. Допустимое отклонение составляет 10%.

После этого приступайте к основному этапу монтажа – укладке нагревательного элемента.

Кабель раскладывают витками на расстоянии 20-25 см друг от друга. В ином случае тепло будет распределяться неравномерно. Закрепить кабель необходимо с помощью капроновых хомутиков.

Далее между витками кабеля устанавливают датчик температуры. Обратите внимание, он не должен располагаться у самого края.

Монтаж матов и ИК-пленки куда проще. Для этого нужно размотать рулон и разложить его полосами, закрепив двухсторонним скотчем. Расстояние между полосами должно быть не менее 10 см.

После установки необходимо запустить нагрев для проверки. Если возникают неполадки, необходимо сразу же их устранить.

Стяжка под плитку

Последний этап – заливка элементов обогрева специальным раствором или, иначе говоря, стяжка.

Для укладки используется цементно-песчаная смесь с пластификатором. Ее выливают на поверхность и аккуратно выравнивают, добиваясь максимально ровной плоскости. Оптимальная высота бетонной стяжки – 3-5 см.

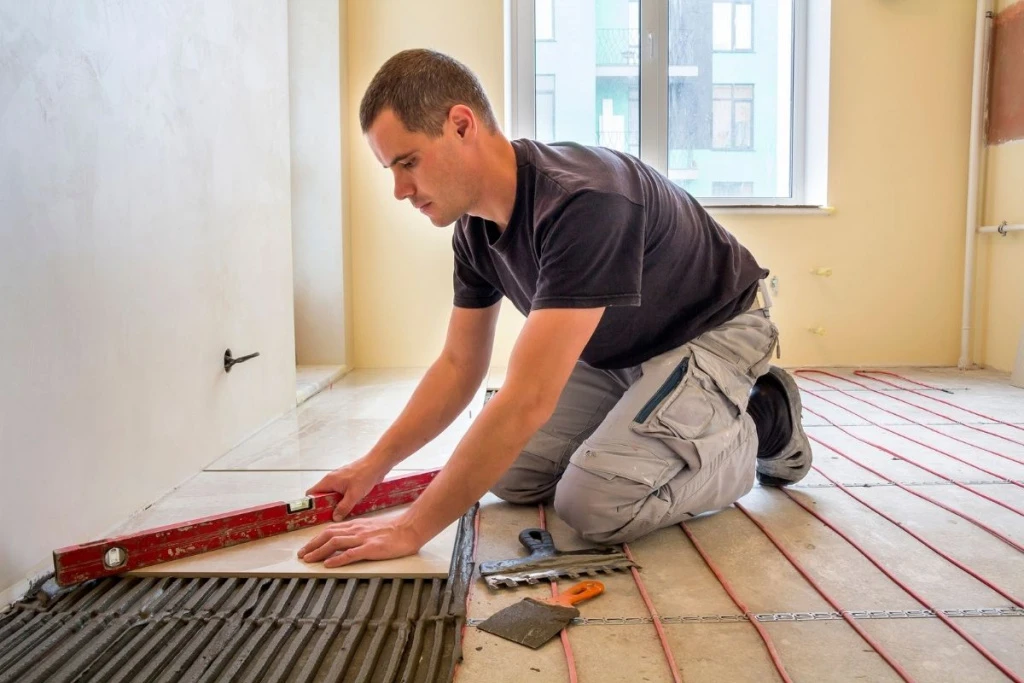

Раствор будет сохнуть в течение 30-35 дней. Все это время включать электросистему ни в коем случае нельзя. Также только по прошествии этого срока можно начинать облицовку кафельным покрытием.

Если вы укладывали маты или ИК-пленку, то заливать поверхность бетонным раствором не нужно. Сверху них можно сразу нанести клеевой состав для керамической плитки.

Это был последний пункт в нашей инструкции. Строго придерживаясь всех этапов, вы точно сможете качественно произвести монтаж теплого пола и избежать поломки системы в будущем.
