Как проверить утечку тока в автомобиле
Из-за утечки тока в машине быстро разряжается аккумулятор, даже если двигатель не работает. Рассказываем, как найти утечку, как проверить автомобиль мультиметром и какие показатели считаются допустимыми.
В этой статье:
- Что такое утечка тока и чем она опасна
- Допустимая утечка
- Причины расхода тока
- Пошаговая инструкция по проверке мультиметром
- Частые ошибки при диагностике
- Что делать, если источник не обнаружен
Материал для этой статьи мы подготовили совместно с партнером Халвы — автосалоном «РОЛЬФ». Ссылки на товары ведут на сайт компании «РОЛЬФ», где вы можете выбрать новый или подержанный автомобиль, купить запчасти, взять транспорт в аренду.
Что такое утечка тока и чем она опасна
Это непредусмотренный расход электроэнергии — ток уходит не по предназначенной цепи, а через поврежденную изоляцию, окисленные контакты или неисправные устройства.
Последствия:
- быстро разряжается аккумулятор;
- срок службы сокращается;
- проводка перегревается, растет риск возгорания;
- электрооборудование работает с перебоями.
Допустимая утечка
В исправном автомобиле всегда есть небольшой расход энергии. Он связан с работой устройств, которым нужно питание даже при выключенном зажигании:
- Охранная система.
- Бортовой компьютер.
- Часы.
- Память настроек магнитолы и климат‐контроля.
- .
Нормальные показатели:
- для авто без сложной электроники: 20–50 мА (0,02–0,05 А);
- для машин с множеством гаджетов и систем: до 80 мА (0,08 А).
Причины расхода тока
Что должно насторожить:
- окислились контакты — коррозия создает дополнительные пути для тока;
- повреждена изоляция проводов — из‐за трения, перегрева или долгого использования;
- неисправные потребители — магнитола, сигнализация, камера заднего вида и другие устройства, которые продолжают потреблять ток после выключения;
- оборудование установили некорректно — например, устройство подключено напрямую к аккумулятору без реле или предохранителя;
- попала влага — вода замыкает контакты, создавая паразитные цепи;
- заводской брак — редко, но встречается в новых автомобилях.
Пошаговая инструкция по проверке мультиметром

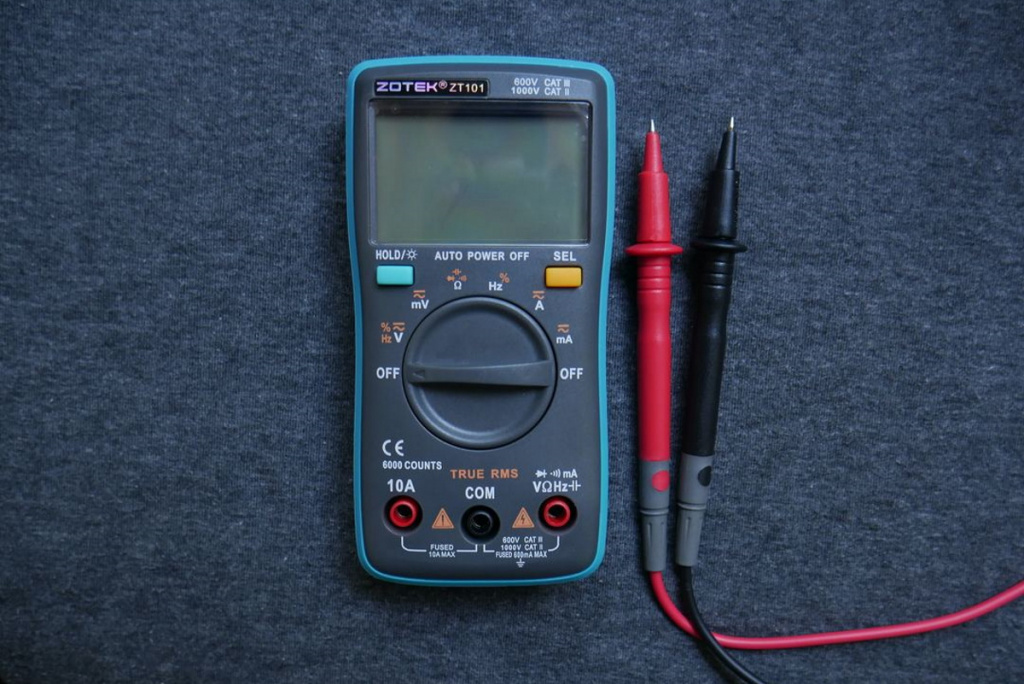

Что такое мультиметр
Мультиметр — универсальный измерительный прибор, который работает как вольтметр, амперметр и омметр. Позволяет измерить напряжение в сети — вольты, силу тока — амперы и сопротивление проводника — омы. Такая многофункциональность и дала прибору название: от латинского «мульти» — много.
Компактный пластиковый корпус с жидкокристаллическим экраном, где отображаются результаты измерений, и переключатель режимов. Поворачивая переключатель, вы выбираете, что хотите проверить: напряжение в розетке, заряд батарейки или целостность провода.
Прибор может быстро оценить работу генератора и стартера, а также выявить неисправные проводку и переключатели. Мультиметр способен «прозвонить» цепь, чтобы убедиться в ее целостности, или проверить исправность диодов и транзисторов. Это незаменимый инструмент для самостоятельной диагностики электрооборудования автомобиля.

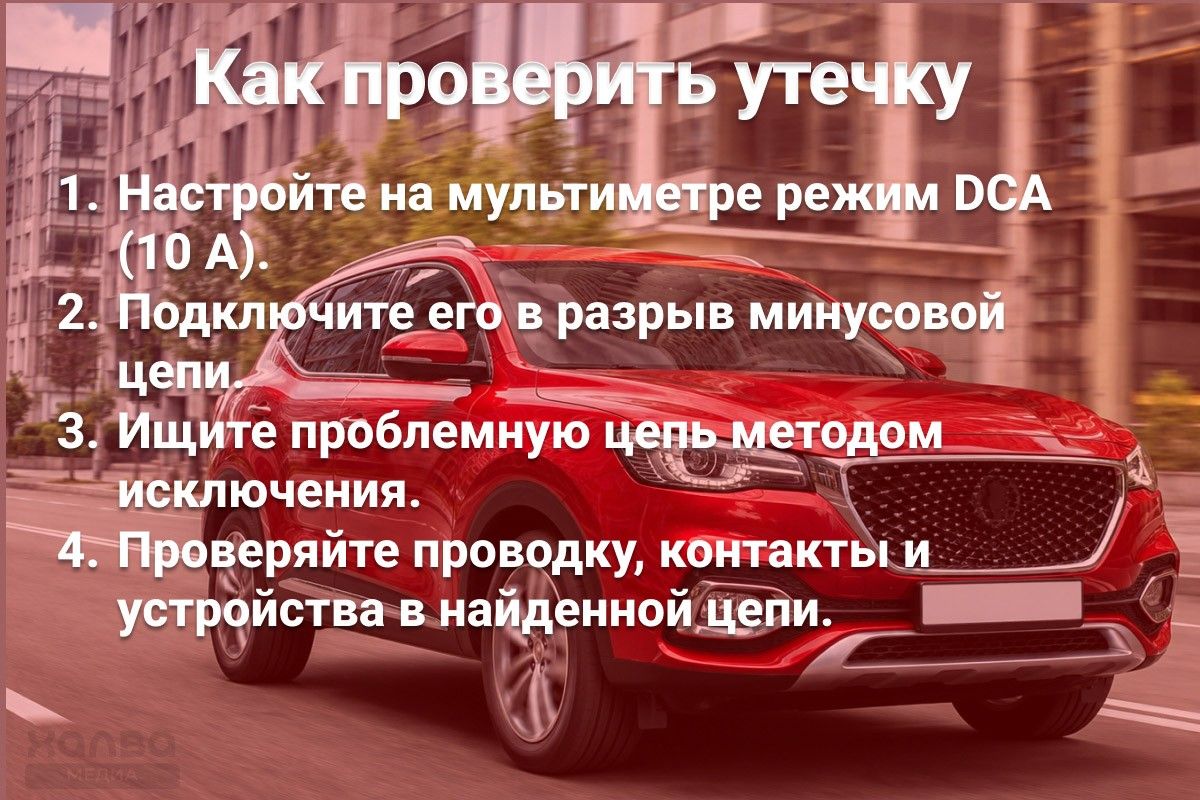

Как проверить автомобиль на утечку тока
- 1
Откройте все двери
Перед диагностикой убедитесь, что все двери, капот и багажник закрыты — концевики должны сработать. - 2
Выключите все потребители
Отключите фары, магнитолу, освещение салона. - 3
Уберите ключ из замка зажигания
Поверните ключ в замке зажигания в положение «выключено» или выньте его. - 4
Подождите 10–15 минут
Часть механизмов перестает работать и потреблять электричество не сразу. - 5
Подготовьте мультиметр
Выберите режим DCA или A с прямой линией (измерение постоянного тока) на диапазон 10 А.
Как самостоятельно проверить утечку мультиметром
Продакт-менеджер бренда аккумуляторов DELTA
«Проверить утечку можно самым простым мультиметром:
- Выключите зажигание, свет, магнитолу, закройте двери и багажник, после чего откройте капот и снимите минусовую клемму АКБ.
- Подключите прибор последовательно: один щуп к минусовому проводу, второй — к минусу батареи, затем подождите 10–20 минут — электроника не прекращает потребление моментально, а значит, показания могут быть неверными и завышенными.
Если показатель выше 0,08 А, ищите причину через предохранители: вынимайте по одному и смотрите, когда ток резко упадет. Это укажет на проблемную цепь.
Пока измеряете, не открывайте дверь и не включайте свет — это “навредит” точности показаний. При подключении мультиметра выберите режим амперметра. Выставите высокий предел измерения, чтобы не сжечь предохранитель мультиметра при неожиданно высоком токе».
Выбираем мультиметр для дома: рейтинг лучших

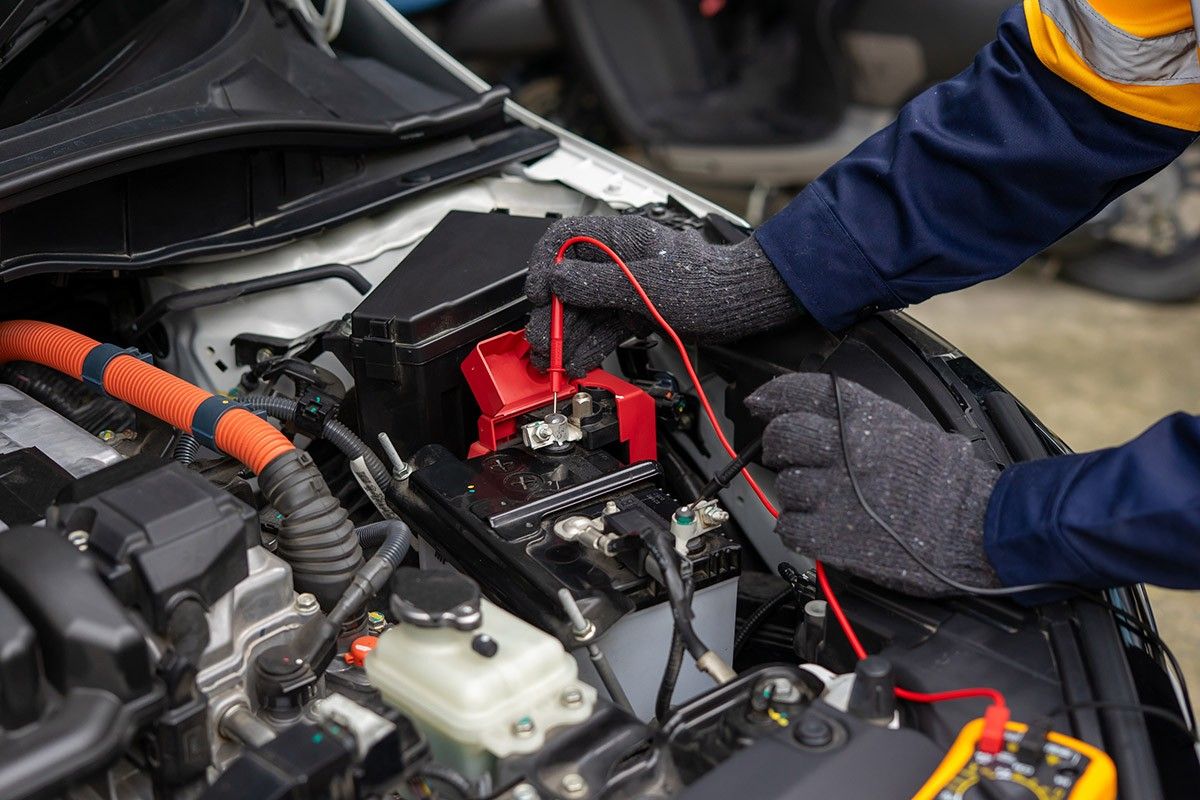

Снимите показания. Включите мультиметр — на дисплее отобразится ток утечки:
- 20–80 мА — норма;
- 80–100 мА — стоит проверить цепи;
- выше 100 мА — есть утечка.
Схема подключения
Аккумулятор (−) → Щуп 1 → Мультиметр → Щуп 2 → Провод (−)
Найдите проблемную цепь. Если ток выше нормы, верните минусовую клемму на место. Откройте блок предохранителей.
Последовательно вынимайте предохранители по одному. После каждого извлечения проверяйте ток мультиметром (повторяйте шаги 1–3). Когда ток упадет до нормы, вы нашли проблемную цепь.
Проверьте компоненты цепи. Когда источник найден, изучите:
- устройства, запитанные от этого предохранителя, — магнитола, камера, подсветка;
- состояние проводки — ищите потертости, оголенные участки;
- контакты — очистите их от окисления.
Далее проверьте генератор и стартер. Отсоедините их разъемы и замерьте ток снова. Если он упал — проблема в генераторе или стартере.
Альтернативные методы
Проверьте утечку бесконтактным датчиком тока. Токовые клещи надевают на провод, не разрывая цепь. Они показывают ток. Проверяет быстро, но не так точно, как мультиметр.
Осмотрите автомобиль. Ищите оплавленную изоляцию, следы коррозии на клеммах, конденсат в разъемах, необычные запахи — гарь.
Замерьте напряжение на клеммах. Подключите мультиметр в режиме вольтметра (20 В) к клеммам АКБ. Если напряжение падает, когда машина выключена, — вероятна должно находиться в пределах 12,4–12,8 В. Это свидетельствует о том, что аккумулятор в хорошем состоянии и у него достаточный запас энергоемкости).
Как проверить аккумулятор мультиметром: емкость, диагностика и работоспособность
Частые ошибки при диагностике
Когда замеры получаются неточными:
- замеряете сразу после того, как заглушили двигатель — в этот момент система еще не успели перейти в нерабочий режим. Ждите 10–15 минут;
- неверно настроили мультиметр — убедитесь, что выбран режим DCA и диапазон 10 А;
- мультиметр работает в режиме вольтметра — это вызовет короткое замыкание;
- невнимание к «фоновому» потреблению — не путайте нормальную работу охранной системы с лишним потреблением;
- проверка при открытых дверях авто — могут держать цепи под напряжением.
Регулярно проверяйте авто на утечку — это продлит жизнь аккумулятора и убережет от неожиданных проблем с запуском двигателя. Если сомневаетесь в результатах, обратитесь к профессионалам. А оплатить диагностику, ремонт и новые запчасти поможет Халва в рассрочку* или с кешбэком до 10%.
Автосервис без головной боли! Халва: рассрочка* на ремонт и копилка — на новые запчасти.
Оценивайте свои финансовые возможности и риски.
Изучите все условия в разделе «Карты»/«Карта Халва» на сайте банка sovcombank.ru
Что делать, если источник не обнаружен
Батарея сохраняет заряд, а все предохранители остаются исправными, но ток продолжает уходить? Причина может крыться в неочевидных узлах. Например, неисправный генератор способен разряжать аккумулятор через пробитый диодный мост даже при заглушенном моторе.
Проверьте дополнительное оборудование, установленное вне завода: светодиодные подсветки, видеорегистраторы, магнитолы, навигационные системы и камеры. Иногда проблема в блоке комфорта, который не переходит в спящий режим после выключения зажигания и оставляет часть электроники активной.
Профилактика проблемы
Чтобы избежать проблемы:
- Регулярно очищайте клеммы аккумулятора и контакты проводки.
- Проверяйте состояние изоляции проводов — особенно в местах перегибов.
- Доверяйте установку дополнительного оборудования профессионалам.
- Используйте предохранители номиналом, рекомендованным производителем.
- Раз в год проводите диагностику электросистемы.
Когда обратиться в сервис
Самостоятельно найти утечку сложно, если:
- ток колеблется — проблема может быть в «плавающем» контакте;
- электричество уходит через CAN‐шину или — это бортовой компьютер или «мозги» автомобиля, который собирает данные с датчиков, обрабатывает их и управляет различными системами: от работы двигателя до климат-контроля) — требуется специальное оборудование;
- вы не уверены в своих навыках работы с электрикой.
В таких случаях лучше доверить диагностику мастерам — они используют осциллографы и сканеры для точной локализации неисправности.
Часто задаваемые вопросы
Собрали еще немного полезной информации.
Как проверить утечку тока в автомобиле?
Вам понадобится мультиметр, гаечный ключ на 10 и немного терпения. Главное — проверяйте строго при заглушенном двигателе. Выключите зажигание и отключите всех возможных потребителей энергии (фары, печку, музыку, зарядные устройства в прикуривателе). Убедитесь, что все двери, капот и багажник надежно закрыты, или, при необходимости, вручную зафиксируйте концевые выключатели, чтобы бортовая сеть «уснула».В чем причины утечки тока в авто?
Самые частые виновники — это дополнительное оборудование. Нештатные сигнализации с автозапуском, современные мультимедийные системы, мощные сабвуферы и усилители при неправильном подключении могут оставаться активными даже после постановки машины на охрану. Нередко проблема кроется в простых забывчивостях: зарядное устройство для телефона, оставленное в прикуривателе, или видеорегистратор, подключенный напрямую к аккумулятору. Иногда источником проблем является и сам аккумулятор: грязная поверхность крышки или окислившиеся клеммы разряжают батарею.Как найти утечку тока в машине мультиметром?
Именно мультиметр служит основным инструментом для этой диагностики. Описанный выше метод с разрывом цепи и поочередным снятием предохранителей позволяет «вычислить» проблемный участок электросистемы. Нормативным показателем для большинства автомобилей считается ток утечки в диапазоне от 15 до 80 миллиампер (мА). Все, что выше этой нормы (например, 0,1 А — это уже 100 мА), говорит о наличии неисправности, которая со временем полностью разрядит ваш аккумулятор.
