Что такое микрометр и как им пользоваться

Измерить длину кота можно обычной рулеткой. Но чтобы узнать толщину его вибрисс, ее уже не достаточно. Нужен более точный измерительный прибор — микрометр. В статье рассказываем, что это такое и как им пользоваться.

В статье рассказывается:

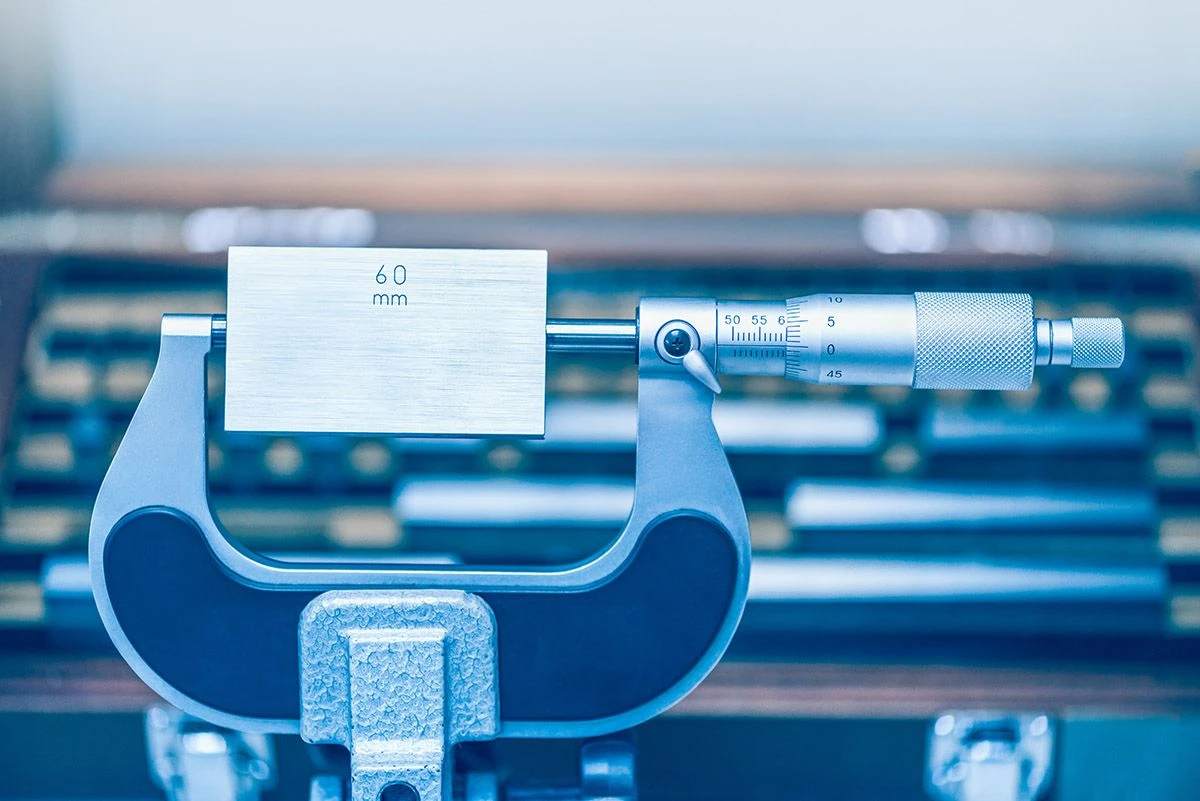

измерение детали микрометр
Микрометр может измерить деталь с точностью до тысячных миллиметров. Источник: Shutterstock

Что такое микрометр

Микрометр — это прибор для измерения габаритов изделий с высокой точностью. Например, сверл, винтов, клапанов и других деталей.
В его основе — винтовая передача с очень маленьким шагом. С ее помощью можно добиться очень точных замеров — от 1/100 до 1/1000 мм.

Из чего он состоит

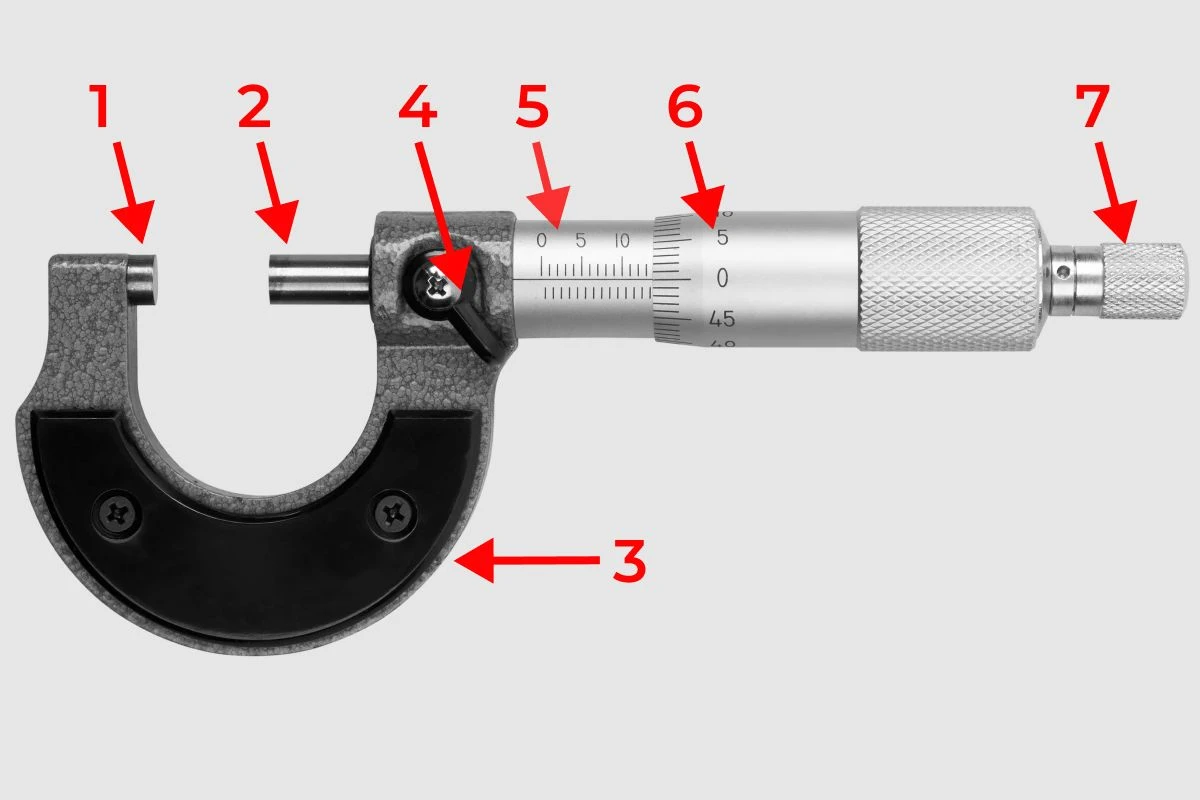

из чего состоит микрометр
Основные элементы микрометра. Источник: Shutterstock
Основные части:
  • Наковальня (пятка) — неподвижный элемент.
  • Шпиндель — перемещается в сторону наковальни.
  • Скоба — жестко соединяет наковальню с другими частями.
  • Стопор-зажим — нужен для фиксации полученного измерения и калибровки.
  • Стебель с горизонтальными шкалами, смещенных относительно друг друга на 0,5 мм;
  • Барабан с круговой шкалой — при движении шпинделя перемещается относительно стебля.
  • Трещотка — с ее помощью перемещают шпиндель.
  • Как настроить

    Прежде чем измерить толщину, подготовьте прибор:
  • Проверьте целостность. Если штыри для измерения (шпиндель и наковальня) повреждены или шатаются, результат будет некорректным.
  • Проверьте движение деталей: шпинделя, стопора, трещотки. Оно должны быть плавными, без «пробуксовок» и помех.
  • Выставьте шкалу на 0. Идеально, когда при упоре шпинделя в наковальню шкалы совпадают на нулевой отметке — тогда можно сразу приступать к работе. Но если прибором долго не пользоваться, калибровка может слететь.
  • Как настроить микрометр:

    1. Очистите шпиндель и наковальню.
    Для этого сожмите штырями кусочек чистой бумаги несколько раз в разных местах. После этого сведите оба элемента и зафиксируйте стопором — он располагается на скобе со стороны шкалы.

    2. Ослабьте барабан на ручке — поверните его против часовой стрелки. После этого можно будет подкрутить шкалу, выставив ее на 0.
    3. Снова затяните барабан и ослабьте стопор.
    4. Проверьте работу микрометра — при помощи трещотки разведите и сведите штыри. Если после нескольких попыток прибор показал 0, значит, он настроен правильно.
    Высокоточные микрометры стоят довольно дорого. Поэтому их лучше покупать с картой «Халва». Она позволит приобрести инструмент с кешбэком или оформить его в рассрочку.
    Халва — одна карта для всего

    Переключайтесь между личными и заемными деньгами в один клик. Беспроцентная рассрочка, бесплатное обслуживание, высокий кешбэк и удобное приложение

    Оформить карту

    Как пользоваться

    Это довольно просто:
  • Поместите измеряемое изделие между наковальней и шпинделем.
  • С помощью трещотки (находится на торце ручки) прижмите изделие штырями. Услышав щелчки, остановитесь — деталь зажата.
  • Считайте значения.
  • Сперва смотрите на деления на неподвижной шкале, на которой указан 0, — это целые миллиметры. Считаем только те, которые видны.
    На шкале, которая находится под ней, указываются 0,5 мм. Эти значения учитываются, только если на целой шкале нет не перекрытых барабаном рисок.
    Прибавьте показания на круговой шкале, которая нанесена на ручку, — на ней указаны значения сотых миллиметров.

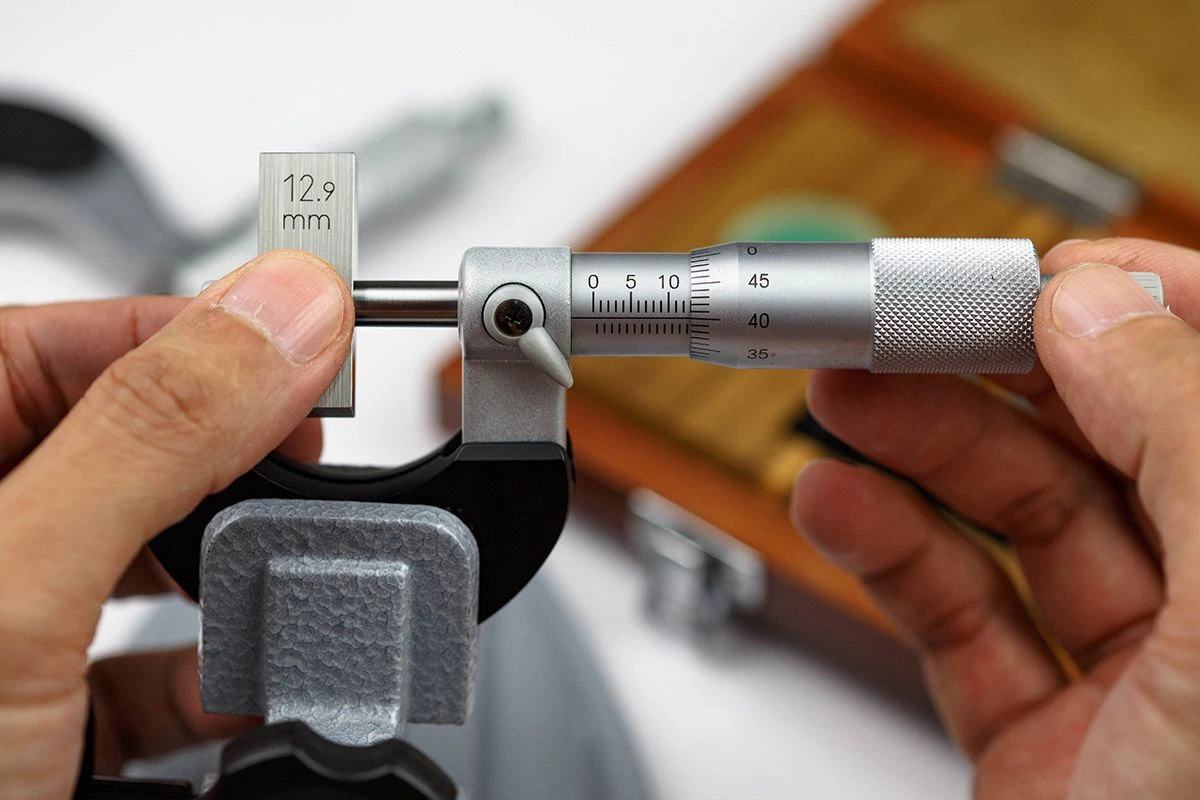

    точное измерение микрометром
    На фото показаны примеры «чтения» шкал микрометра. Источник: Shutterstock
    Микрометр показывает 12,9 мм: на основной шкале барабан остановился на позиции «после 12» — это целые миллиметры. На нижней шкале видно, что после штриха целых миллиметров (сверху) есть незакрытая канавка — значит, прибавляем к целым 0,5. Барабан остановился на отметке 40 — прибавляем еще 0,40. 12+0,5+0,40=12,9 мм, что подтверждается калибровочной деталью в микрометре.

    Виды

    Микрометры разделяют по принципу работы.

    Механические

    Простые, работают в любых условиях. Стоят относительно недорого. Из минусов — необходимость высчитывать измерения, складывая показания с трех шкал.
  • Механический микрометр MATRIX 317255 в фирменном кейсе можно приобрести на маркетплейсе OZON за 1317 рублей.
  • К этому виду также относятся и рычажные (стрелочные) микрометры. Часто используются на производстве, так как с помощью рычага или кнопки можно быстро двигать шпиндель. Пользоваться ими легче, так как все значения указываются стрелкой на круглом или полукруглом циферблате.
  • Рычажный микрометр «Туламаш» можно купить в магазине товаров для ремонта «ВсеИнструменты.ру» за 28 141 рубль.
  • Для оплаты используйте карту «Халва», чтобы получить солидный кешбэк или оформить покупку в рассрочку.

    Цифровые

    Значительно проще в эксплуатации — не нужно ничего высчитывать, показания выводятся на дисплей. Часто такие микрометры более точны в измерениях, у них есть возможность выбирать систему исчисления, а также имеется встроенная память на несколько измерений.
    Но при этом у них есть и недостатки:
  • Нужно периодически менять батарейки. Если они сядут, а запасных нет, прибором воспользоваться не получится.
  • При очень низких температурах электроника может не сработать.
  • Как правило, стоят дороже механических.
  • Более хрупкие — датчик или дисплей могут повредиться от падения.

  • На маркетплейсе «Яндекс Маркет» можно купить цифровой микрометр Inforce за 8633 рубля.
  • Оптические (лазерные)

    Самые точные, для измерения используют лазеры. Довольно дорогие, поэтому в быту встречаются редко.
    Передатчик «стреляет» широким лазерным лучом в сторону приемника. Помещенное между ними изделие затеняет часть световой полосы. По образовавшейся тени на матрице приемника процессор вычисляет ширину (длину или диаметр) детали и выводит ее на монитор.
    Есть и микрометры для узких задач. Но они в первую очередь предназначены при производстве определенных изделий: многолезвийных инструментов, прокатных листов и другого. В домашних хозяйствах они, как правило, не используются.

    Заключение

    Микрометр гораздо точнее, чем линейка и даже штангенциркуль, но при этом диапазон измерений у него меньше. Поэтому в быту он используется намного реже. Однако если важна минимальная погрешность результатов, микрометр — идеальный инструмент.
