Как выбрать материнскую плату для компьютера

Всем известно, что процессор компьютера — это его сердце, а провода — его вены. Если продолжать эту аналогию, тогда материнская плата — его скелет. А без него, как известно, далеко не убежишь. Рассмотрим его со всех сторон и узнаем предназначение каждой косточки.

В статье рассказывается:

Что такое материнская плата
Какими бывают форм-факторы материнских плат
Как подобрать материнскую плату к процессору
Как выбрать чипсет
О системе питания и охлаждения
О портах ввода-вывода и дополнительных функциях
Популярные модели материнских плат

материнская плата как выбрать — Эта плата не зря названа материнской. Она передает жизненный импульс всем устройствам компьютера. Источник: piqsels.com

Материнская плата — это основа основ компьютера. Однако даже опытные пользователи ПК часто не уделяют ей должного внимания. При пересборке компьютера они ориентируются максимум на совместимость с топовой видеокартой. Но этого далеко не достаточно.

Что такое материнская плата

Внешне она представляет собой огромную микросхему с большим количеством разъемов. Размер зависит от величины системного блока.

По сути материнка — главный диспетчер всех электрических импульсов в компьютере на уровне «железа». Она соединяют между собой процессор, видеокарту, оперативную память и устройства хранения данных.

На что обратить внимание при выборе материнки

Материнская плата (МП) состоит из нескольких обязательных элементов, каждому из которых следует уделить внимание. Это:

сокет;
чипсет;
система питания и ее охлаждение;
набор портов ввода-вывода.

Основная задача материнки — связать все эти компоненты воедино и заставить их работать.

Помимо элементов важны и характеристики платы. Перед покупкой МП уточните форм-фактор, версию BIOS и совместимость с процессором (по официальному сайту).

Предупреждаем сразу: узнав подробнее обо всех этих тонкостях, вы уже не захотите покупать грошовую материнку за 5 тысяч рублей на компьютерной барахолке. Если вам нужен действительно производительный ПК, придется раскошелиться тысяч на 15–20.

Но для владельцев универсальной Халвы это не проблема. Ведь среди партнеров «сладкой» карты более 20 магазинов электроники и комплектующих для компьютеров.

Теперь рассмотрим каждый элемент и характеристику поближе.

Какими бывают форм-факторы материнских плат

Форм-фактор — это комплексная характеристика, которая учитывает размер и форму устройства. Для материнских плат она зависит в первую очередь от величины системного блока и количества портов.

Форм-факторов материнок довольно много, но наиболее популярны три. Перечислим их по убыванию размера.

ATX — 30,5×24,4 см;
Micro-ATX — 24,4×24,4 см;
Mini-ITX — 17×17 см.

В стандартном напольном системном блоке отлично чувствуют себя материнские платы первых двух форм-факторов. Третий больше подходит для компактных настольных ПК.

Что касается брендов, то тут нет строгих правил. Многие считают, что лучше сочетать материнскую плату и видеокарту одного бренда, но это не обязательно.

К примеру, китайская компания Palit выпускает отличные видеокарты, а материнские платы не производит вообще. А ASRock наоборот — делает хорошие материнки, но видеокарты этого бренда найти сложно.

Как подобрать материнскую плату к процессору

Материнские платы выпускают под конкретные процессоры. Сегодня 99% рынка делят между собой два производителя «электронных мозгов» для настольных ПК: Intel и AMD.

Сокет (socket — «разъем», англ.) — это гнездо на материнской карте, в которое устанавливается процессор. То есть, говоря о совместимости материнки и процессора, мы подразумеваем тип сокета. Он занимает центральное место на устройстве.

что такое сокет — Так выглядит сокет для процессора. Источник: piqsels.com

Вставить процессор в неподходящий сокет нельзя. У каждого разъема свои форма и количество контактов.

Сокеты под процессоры AMD

АМ3 Plus считается уже устаревшим. Его начали производить в далеком 2011 году. К тому же он изначально не был нацелен на высокую производительность. Соответственно, и материнки с таким сокетом уже не актуальны.

AM4 выпускают с 2017 года под процессоры Ryzen, и он до сих пор очень популярен.

AM5 увидел свет осенью 2022 года. Он совместим с Ryzen моделей 7000 и выше. АМ5 поддерживает интерфейс передачи данных PCI Express пятого поколения, а это скорость передачи данных до 64 ГБайт/с.

Разница в стоимости МП с актуальными сокетами для ПК от AMD существенна. При одном форм-факторе (ATX) цена материнок с AM4 начинается от 9000, а с AM5 — от 21 000 рублей.

К счастью, онлайн-магазин Xcom.shop — партнер Халвы. Это значит, что любое оборудование для своего ПК вы сможете купить в рассрочку или с крутым кэшбеком до 10%.

Самый крутой сокет от AMD — sTRX4. Он работает в паре с 64-ядерным процессором, и его используют для решения ресурсоемких задач на специализированных компьютерах. Для домашнего ПК его характеристики будут явно избыточными.

Сокеты под процессоры от Intel

Здесь ситуация схожая. Сокет LGA 1151 (в том числе с индексом v2) пусть и моложе, чем АМ3 от AMD, все же считается устаревшим. Ему на смену пришли LGA 1200 и 1700. Последняя модель — оптимальный выбор для компьютера, заряженного на игры или работу с графикой.

Специализированный сокет 2066 — это одноклассник sTRX4. Он предназначен для решения многопоточных задач на высокопроизводительных рабочих станциях.

Совместимость BIOS с процессором

Соответствие сокета не гарантирует, что процессор будет работать. Необходимо еще, чтобы версия BIOS (точнее UEFI) на материнке поддерживала его функционал. Если модель чипа вышла позднее прошивки МП, есть вероятность, что он не будет работать. В этой ситуации даже обновить BIOS в большинстве случаев невозможно.

Чтобы избежать такой беды, перед покупкой следует зайти на сайт производителя МП и выяснить, какие модели поддерживают выбранный вами процессор.

Как выбрать чипсет

Чипсет материнской платы — это набор микросхем, которые обеспечивают ее функционал.

На материнских платах прошлых поколений (лет 10-11 назад) были распаяны так называемые южный и северный мосты.

Первый отвечал за периферию: SATA, USB-порты, сеть, звук и прочее.

Северный мост был самым важным звеном. Как правило, именно его называли чипсетом, поскольку он связывал южный мост, оперативную память и даже видеокарту с процессором.

Сегодня на МП нет северного моста, а контроллер памяти перенесли в процессор. Последний стал работать с видеокартами и даже некоторыми SSD-накопителями напрямую, минуя другие чипы. Это, несомненно, добавило производительности ПК, хотя и усложнило производство процессоров.

Однако даже сегодня от чипсета зависит многое. Именно он определяет, какое количество периферийных устройств можно подключить к материнке.

Лучшие чипсеты для материнской платы

Возможности чипсета	Обозначение чипсета в названии МП для процессоров
Возможности чипсета	AMD	Intel
Самый простой набор чипов для малопроизводительных домашних или офисных ПК	A	B
Бюджетный вариант для разгона процессора	B	H
Оптимальный вариант для тех, кто предпочитает высокую производительность и тонкую настройку компьютера	X	Z
Cпециализированный чипсет материнской платы для сверхмощных процессоров (типа Threadripper для AMD) и работы с «тяжелой» графикой	TRX	X

У Intel ни на одном чипсете, кроме Z, нельзя разгонять процессор и использовать частоту оперативной памяти, которую он не поддерживает. Узнать, какую частоту памяти официально поддерживает процессор, можно на сайте Intel.

У AMD таких ограничений нет — можно поставить ОЗУ хоть частотой в 4 ГГц на материнку с самым бюджетным чипсетом и разгонять производительность до небес. Однако все может упереться в систему питания процесса.

О системе питания и охлаждения

Блок питания компьютера выдает три вида напряжения: 12, 5 и 3,3 V. Но для процессора необходим куда меньший вольтаж — около 1V. Преобразованием напряжения тоже занимается материнская плата.

Система питания состоит из пяти важных компонентов:

ШИМ-контроллер и драйверы для управления системой;
мосфет-транзисторы и дроссели для контроля и стабилизации вольтажа;
радиатор охлаждения для отвода тепла.

Чтобы выбрать систему питания, следует определиться, насколько мощный процессор вы собираетесь поставить на материнку. Если он не особо производительный, то и уделять внимание этому вопросу не стоит. Другое дело, если вы собираете игровой компьютер или графическую станцию.

Для таких процессоров, как Intel I5 или AMD Ryzen-5, следует выбрать материнскую плату хотя бы с шестью линиями питания. Также потребуется не менее двух радиаторов.

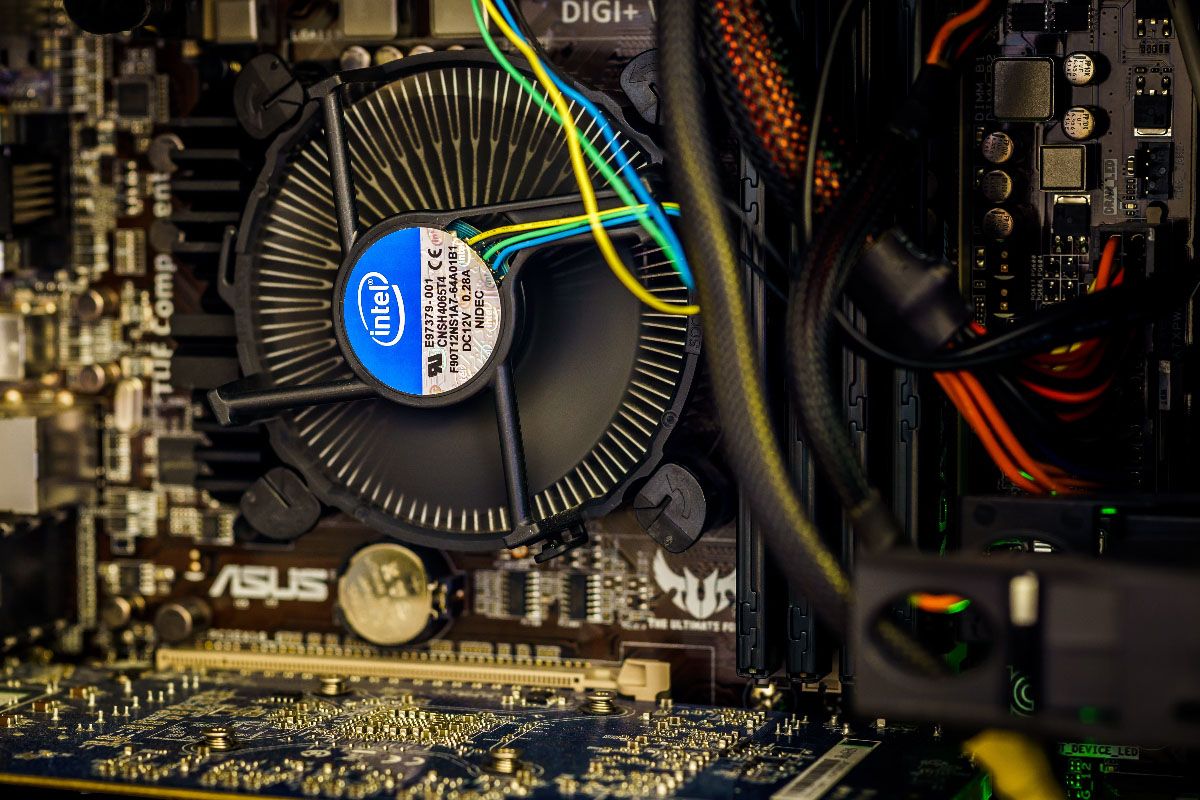

система питания и охлаждения материнской платы — Как правило, радиатор охлаждения материнки прячется за кулером (вентилятором). Источник: piqsels.com

Для каждого следующего поколения процессоров нужно добавлять по две линии питания и увеличивать размер радиаторов. При экстремальных значениях производительности ПК потребуется соединить их тепловой трубкой или установить жидкостную систему охлаждения.

О портах ввода-вывода и дополнительных функциях

Часто при выборе материнки покупатель обращает внимание лишь на тип сокета или систему питания. И только вставив ее в системник, понимает, что на плате нет столь необходимого ему модуля Wi-Fi и Bluetooth. Или не хватает USB-портов для подключения девайсов, которыми оброс его компьютерный стол.

Именно поэтому важно сначала понять, какой набор дополнительных функций необходим вам в компьютере. И только потом, определившись с количеством портов и протоколов связи, думать о чипсете МП.

Порты

Помимо сокетов и транзисторов на материнке вы увидите много различных разъемов. Они носят общее название — порты. К ним относятся PCIe, SATA, USB 2.0, USB 3.0 (и другие), разъемы оперативной памяти и т. д.

Самые важные порты — это слоты PCIe. Они бывают разной длины — для подключения разных устройств.

Так, через слоты PCIe×16 (самый длинный разъем) к МП подключаются видеокарты. В разъем PCIe×1 (самый короткий) вставляют модули Wi-Fi и звуковые карты. Для остальных устройств есть слот средних размеров PCIe×8.

Задняя панель системного блока компьютера — тоже часть материнки. К ней мы обычно подключаем мышку, клавиатуру, наушники; втыкаем флешки и другую периферию. Конфигурация и количество разъемов зависят от модели материнской платы и ее форм-фактора.

Дополнительные функции

То же касается дополнительного функционала материнки. К примеру, на одной плате есть встроенный модуль Wi-Fi, а на другой — нет. Также по-разному может быть реализован звуковой тракт, то есть используются звуковые карты разных форматов.

На некоторые МП устанавливают ж/к-экран для диагностики неполадок. Он выводит код, по которому можно понять причину зависания при загрузке системы.
